45° Clamps bolted
Type | U [kV] | D1 [mm] | D2 [mm] | Caps | Clamp Material | Jointing Material | a [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | Weight [kg] |
---|---|---|---|---|---|---|---|---|---|---|---|---|
300419 | 170 | Al 30 | 26.0 | 2/2 | A | A | 173 | 78 | 78 | M10 | M10 | 2.15 |
300419.2 | 170 | Cu 40 | 29.1 | 2/2 | AC | A | 180 | 78 | 80 | M10 | M10 | 2.5 |
300419.3 | 170 | Cu 30 | 29.1 | 2/2 | AC | A | 180 | 78 | 80 | M10 | M10 | 2.6 |
300419.4 | 170 | Cu 30 | 16.8 | 2/2 | AC | A | 180 | 78 | 80 | M10 | M10 | 2.65 |
300419.5 | 170 | Cu 30 | 21.9 | 2/2 | AC | A | 180 | 78 | 80 | M10 | M10 | 2.65 |
300419.9 | 170 | Cu 36 | 16.0 | 2/2 | AC | A | 180 | 78 | 80 | M10 | M10 | 2.6 |
300419.15 | 170 | Al 30 | 13.5 - 16.5 | 2/2 | A | A | 180 | 78 | 80 | M10 | M10 | 2.7 |
300419.16 | 170 | Cu 36 | 18.7 - 19.7 | 2/2 | AC | A | 180 | 78 | 80 | M10 | M10 | 2.6 |
300419.17 | 170 | Cu 30 | 26.4 - 26.8 | 2/2 | AC | A | 180 | 78 | 80 | M10 | M10 | 2.65 |
300419.22 | 170 | Cu 36 | 20.4 - 21.8 | 2/2 | AC | A | 180 | 78 | 80 | M10 | M10 | 2.60 |
300419.29 | 170 | Cu 30 | 20.2 - 22.7 | 2/2 | AC | A | 180 | 78 | 80 | M10 | M10 | 2.65 |
300419.31 | 170 | Cu 36 | 28.8 | 2/2 | AC | A | 180 | 78 | 80 | M10 | M10 | 1.78 |
300420 | 170 | Al 30 | 20.2 | 2/2 | A | A | 173 | 78 | 78 | M10 | M10 | 2.2 |
300421 | 240 | Al 40 | 19.0 - 20.5 | 3/3 | A | A | 250 | 118 | 118 | M10 | M10 | 3.0 |
300421.1 | 240 | Al 40 | 19.0 - 20.5 | 2/2 | A | A | 218 | 92 | 92 | M10 | M10 | 3.0 |
300422 | 170 | Cu 40 | Cu 19.0 - 20.5 | 3/3 | AC | A | 250 | 118 | 118 | M10 | M10 | 7.4 |
300423 | 170 | Al 30 | 29.0 | 2/3 | A | A | 200 | 118 | 78 | M10 | M10 | 2.6 |
300426 | 170 | Cu 40 | 26.4 - 26.8 | 2/2 | AC | A | 177 | 78 | 78 | M10 | M10 | 2.45 |
300427.1 | 170 | Cu 36 | 26.4 - 26.8 | 2/2 | AC | A | 180 | 78 | 78 | M10 | M10 | 2.5 |
300427.2 | 170 | Cu 36 | 35.8 - 36.5 | 2/2 | AC | A | 222 | 78 | 78 | M10 | M10 | 2.45 |
300427.3 | 170 | Al 30 | 26.4 - 26.8 | 2/2 | A | A | 180 | 78 | 89 | M10 | M10 | 2.43 |
300427.6 | 170 | Cu 40 | 29.3 - 29.7 | 2/2 | AC | A | 222 | 78 | 78 | M10 | M10 | 2.2 |
300427.9 | 170 | Cu 30 | 36.5 | 2/2 | AC | FH | 222 | 78 | 78 | M10 | M10 | 2.15 |
300428 | 240 | Cu 30 | 21.8 | 2/2 | AC | FH | 173 | 78 | 78 | M10 | M10 | 2.2 |
300428.1 | 240 | Al 30 | 21.9 | 2/2 | A | A | 180 | 78 | 80 | M10 | M10 | 2.5 |
300428.3 | 240 | Al 30 | 35.8 - 36.5 | 2/2 | A | A | 222 | 80 | 80 | M10 | M10 | 2.5 |
300429 | 170 | Cu 38 | 30.6 | 2/2 | AC | A | 177 | 78 | 78 | M10 | M10 | 2.5 |
300430.1 | 170 | Cu 50 | 32.6 | 2/2 | AC | A | 257 | 80 | 110 | M12 | M10 | 3.3 |
300430.2 | 170 | Cu 40 | 32.6 | 2/2 | AC | A | 222 | 80 | 80 | M10 | M10 | 2.5 |
300430.5 | 170 | Cu 50 | 21.9 | 2/2 | AC | A | 257 | 80 | 110 | M12 | M10 | 3.4 |
300430.9 | 170 | Al 50 | 35.8 - 36.5 | 2/3 | A | A | 287 | 122 | 110 | M12 | M10 | 4.05 |
300430.14 | 170 | Cu 50 | 35.8 - 36.5 | 2/2 | AC | A | 257 | 80 | 110 | M12 | M10 | 3.26 |
300431 | 170 | Cu 30 | 21.9 | 2/2 | AC | A | 173 | 78 | 78 | M10 | M10 | 2.2 |
300432.1 | 170 | Cu 40 | 29.1 | 2/3 | AC | A | 267 | 140 | 95 | M10 | M10 | 4.3 |
300432.2 | 170 | Al 30 | 29.1 | 2/3 | A | A | 267 | 140 | 95 | M10 | M10 | 4.4 |
300432.3 | 400 | Al 40 | 29.1 | 2/3 | A | A | 267 | 140 | 95 | M10 | M10 | 4.3 |
300432.4 | 400 | Cu 40 | 26.4 - 26.8 | 2/3 | AC | A | 267 | 140 | 95 | M10 | M10 | 4.45 |
300432.6 | 400 | Al 40 | 26.4 - 26.8 | 2/3 | A | A | 267 | 140 | 95 | M10 | M10 | 4.47 |
300432.12 | 400 | Cu 40 | 35.8 - 36.5 | 2/3 | AC | A | 267 | 140 | 95 | M10 | M10 | 4.3 |
322423 | 110 | Cu 40 | 21.9 | 2/2 | AC | A | 180 | 78 | 78 | M10 | M10 | 2.4 |
Clamp material
A - Al alloy, C - Copper E-Cu, AC - Al alloy with CuSn 10 layer
Jointing material
A - Stainless steel, FH - Steel hot dip galvanized
Type | U [kV] | D1 [mm] | D2 [mm] | Caps | Clamp Material | Jointing Material | a [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | Weight [kg] |
---|---|---|---|---|---|---|---|---|---|---|---|---|
413851 | 380 | Cu 30 | Al 70 | 3/2 | AC | A | 281 | 108 | 138 | M10 | M12 | 5.7 |
413851.1 | 380 | Al 30 | Al 70 | 3/2 | A | A | 281 | 108 | 138 | M10 | M12 | 5.7 |
Clamp material
A - Al alloy, C - Copper E-Cu, AC - Al alloy with CuSn 10 layer
Jointing material
A - Stainless steel, FH - Steel hot dip galvanized

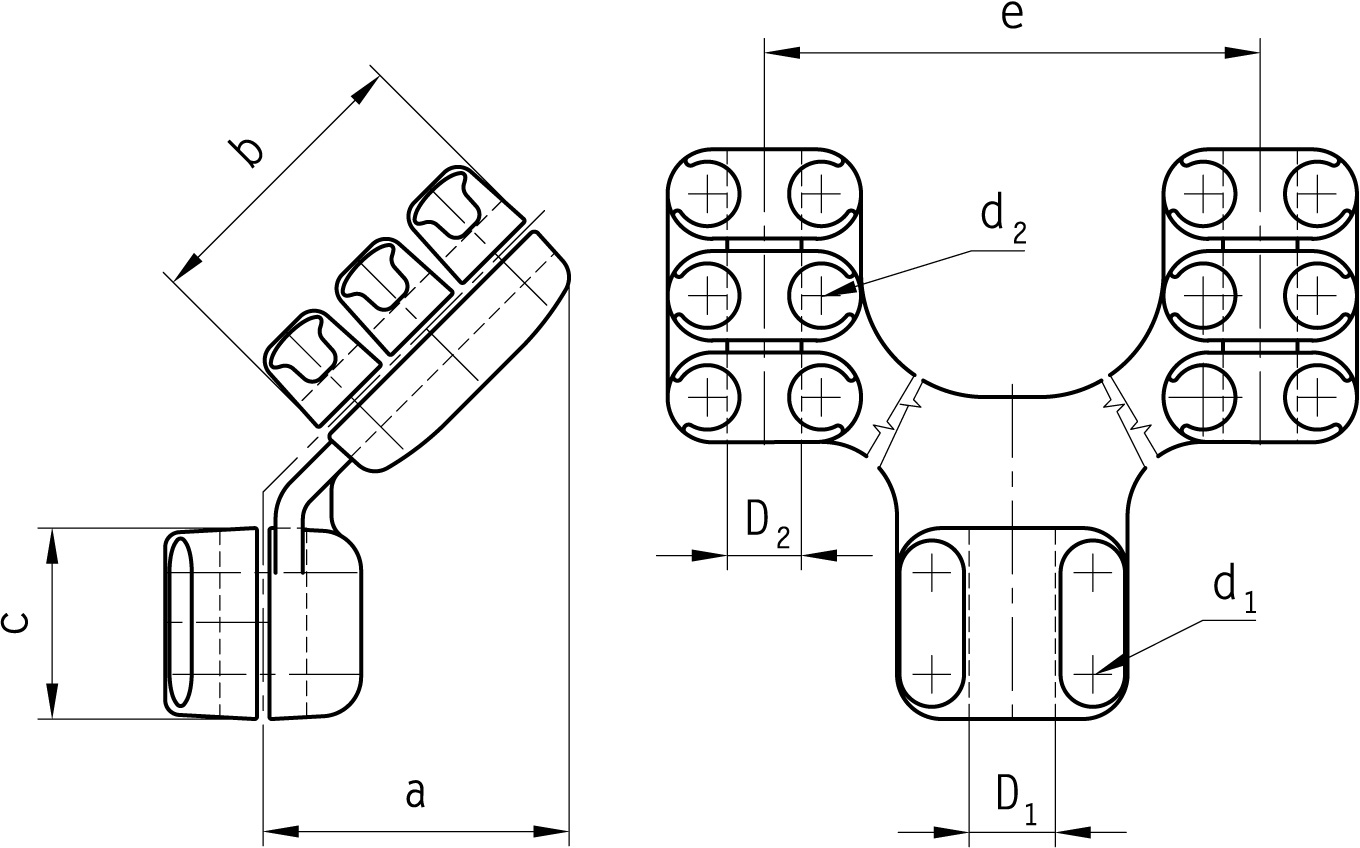

Type | U [kV] | D1 [mm] | D2 [mm] | Caps | Clamp Material | Jointing Material | a [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | e [mm] | Weight [kg] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
300425.1 | 245 | Cu 48 | 21.30 - 21.70 | 1/3 | AC | A | 244 | 120 | 118 | M10 | M10 | 110 | 6.6 |
324017 | 245 | Al 40 | 36.9 | 1/3 | A | A | 197 | 118 | 118 | M10 | M10 | 150 | 5.8 |
Clamp material
A - Al alloy, C - Copper E-Cu, AC - Al alloy with CuSn 10 layer
Jointing material
A - Stainless steel, FH - Steel hot dip galvanized
Type | U [kV] | D1 [mm] | D2 [mm] | Caps | Clamp Material | Jointing Material | a [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | e [mm] | Weight [kg] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
300520 | 400 | Cu 60 | 20.2 | 2/2 | AC | A | 110 | 78 | 95 | M10 | M12 | 100 | 12.5 |
324019 | 400 | Cu 36 | 26.40 - 26.80 | 2/3 | AC | A | 135 | 140 | 92 | M10 | M10 | 400 | 6.25 |
324024 | 400 | Cu 30 | 21.8 | 1/3 | AC | FH | 123 | 118 | 76 | M10 | M10 | 200 | 4.5 |
324027 | 400 | Cu 40 | 35.8 - 36.5 | 2/3 | AC | A | 135 | 140 | 92 | M10 | M10 | 400 | 8.77 |
324027.1 | 400 | Cu 36 | 35.8 - 36.5 | 2/3 | AC | A | 135 | 140 | 92 | M10 | M10 | 400 | 6.1 |
324027.3 | 400 | Al 40 | 35.8 - 36.5 | 2/3 | A | A | 135 | 140 | 92 | M10 | M10 | 400 | 6.77 |
324027.4 | 400 | Cu 30 | 35.8 - 36.5 | 2/3 | AC | A | 135 | 140 | 92 | M10 | M10 | 400 | 6.81 |
324028 | 400 | Cu 50 | 26.40 - 26.80 | 2/3 | AC | A | 135 | 140 | 108 | M10 | M10 | 200 | 4.5 |
324028.3 | 420 | Cu 40 | 26.40 - 26.80 | 2/3 | AC | A | 135 | 140 | 108 | M10 | M10 | 200 | 4.52 |
324028.4 | 420 | Cu 40 | 35.8 - 36.5 | 2/3 | AC | A | 135 | 140 | 108 | M10 | M10 | 200 | 4.5 |
324028.5 | 420 | Cu 50 | 35.8 - 36.5 | 2/3 | AC | A | 135 | 140 | 108 | M10 | M10 | 200 | 4.5 |
324028.6 | 420 | Cu 60 | 35.8 - 36.5 | 2/3 | AC | A | 135 | 140 | 120 | M10 | M12 | 200 | 7.32 |
324030 | 400 | Cu 40 | 35.80 - 36.50 | 2/3 | AC | A | 112 | 140 | 92 | M10 | M10 | 110 | 6.2 |
324031.1 | 420 | Cu 60 | 35.80 - 36.50 | 3/3 | AC | A | 135 | 140 | 180 | M12 | M10 | 400 | 9.57 |
324031.2 | 420 | Al 58 | 35.8 - 36.5 | 3/3 | A | A | 135 | 140 | 180 | M12 | M10 | 400 | 9.57 |
324034 | 420 | Al 50 | 35.80 - 36.50 | 2/3 | A | A | 82 | 92 | 108 | M10 | M10 | 140 | 6.4 |
324034.1 | 420 | Al 30 | 35.80 - 36.50 | 2/3 | A | A | 82 | 92 | 108 | M10 | M10 | 140 | 6.45 |
324034.2 | 420 | Cu 36 | 35.80 - 36.50 | 2/3 | AC | A | 82 | 92 | 108 | M10 | M10 | 140 | 6.5 |
324034.3 | 420 | Cu 50 | 35.8 - 36.5 | 2/3 | AC | A | 135 | 140 | 108 | M10 | M10 | 140 | 6.4 |
324036.1 | 420 | Al 50 | 35.8 - 36.5 | 2/3 | A | A | 135 | 140 | 108 | M10 | M10 | 400 | 7.22 |
Clamp material
A - Al alloy, C - Copper E-Cu, AC - Al alloy with CuSn 10 layer
Jointing material
A - Stainless steel, FH - Steel hot dip galvanized
