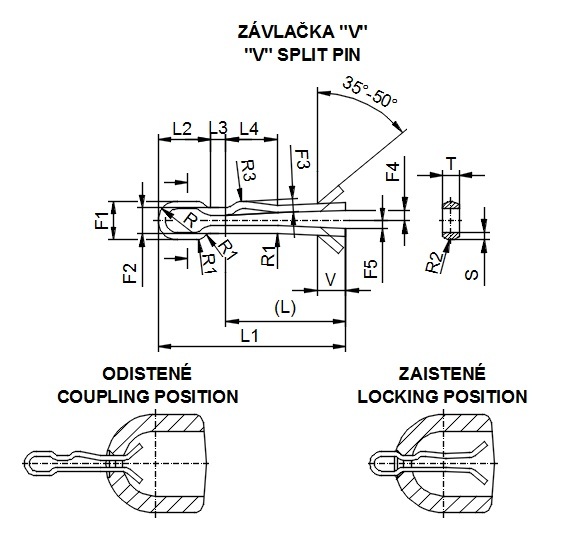

Závlačky pre spojenie paličky a panvičky
Rozmery sú v súlade s STN IEC 60471 (34 8114)
Typ | Označenie závlačky | Menovitá veľkosť panvičky | F1 [mm] | F2 min. [mm] | F3 [mm] | F4 [mm] | F5 [mm] | L min. [mm] | L1 [mm] | L2 [mm] | L3 [mm] | L4 [mm] | R min. [mm] | R1 [mm] | R2 min. [mm] | R3 [mm] | S+0.1/-0.1 min. [mm] | T +0.2 [mm] | V [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
237526 | V-11 | 11 | 11.9 | 8.2 | 4.5 | 3.5 | 2.5 | 29 | 55 | 16 | 4.6 | 16 | 2.5 | 2 | 3.3 | 6 | 2.2 | 4.8 | 8 |
237522 | V-16 | 16 | 14.5 | 10.3 | 5.5 | 4.5 | 3 | 38 | 65 | 19 | 5.2 | 18 | 3 | 3 | 3.8 | 6.5 | 3.2 | 5.5 | 12 |
237527 | V-20 | 20 | 16.4 | 10.7 | 6 | 4.5 | 3.5 | 49 | 80 | 22.5 | 6.5 | 22 | 3 | 3 | 4.8 | 8.5 | 3.2 | 7 | 12 |
237528 | V-24 | 24 | 20 | 12.8 | 7 | 7 | 4 | 60 | 100 | 29.5 | 7.7 | 28 | 3.5 | 4 | 5.7 | 10 | 4 | 8.7 | 12 |
Poznámka
Rozmery sú v mm
Použitie
Závlačky slúžia k zaisteniu paličky a panvičky. Závlačky v polohe odistené dovoľujú zasunutie paličky do panvičky. Závlačky v polohe zaistené zabraňujú vysunutiu paličky z panvičky.
Typ | Označenie závlačky | Menovitá veľkosť panvičky | F1 [mm] | F2 [mm] | F3 [mm] | F4 [mm] | F5 [mm] | F6 [mm] | L1 +1.5/-1.5 [mm] | L2 [mm] | L3 +1.5/-1.5 [mm] | L4 [mm] | L5 [mm] | R1 [mm] | R2 [mm] | R3 max. [mm] | S +0.2 [mm] | T +0.2 [mm] | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Menovitý rozmer | Dovolená odchylka | ||||||||||||||||||
237525 | W-11 | 11 | 15 | 20 | 4 | 13 | 19 | 4 | +0.6 | 37 | 12 | 24 | 8 | 3 | 2.5 | 3 | 1.5 | 1.2 | 4.8 |
237516 | W-16 | 16 | 22 | 28 | 5 | 19 | 24 | 5 | +1 | 50 | 15.5 | 36 | 10.5 | 3 | 2.5 | 3 | 2.5 | 1.5 | 5.5 |
237520 | W-20 | 20 | 22 | 30 | 5 | 19 | 24 | 5 | +1 | 62 | 15.5 | 42 | 10.5 | 3 | 2.5 | 4.5 | 2.5 | 2 | 7 |
237524 | W-24 | 24 | 22 | 30 | 5 | 19 | 25 | 5 | +1 | 72 | 15.5 | 50 | 10.5 | 3 | 2.5 | 5 | 2.5 | 2 | 8.7 |
Poznámka
Rozmery sú v mm
Použitie
Závlačky slúžia k zaisteniu paličky a panvičky. Závlačky v polohe odistené dovoľujú zasunutie paličky do panvičky. Závlačky v polohe zaistené zabraňujú vysunutiu paličky z panvičky.
