Dištančné rozperky
Typ | Náhrada za typ | Priemer vodiča [mm] | Hmotnosť [kg] |
---|---|---|---|
237384.5 | 237384.1* | 22.7 - 24.2 | 4.00 |
237386.5 | 237386.1* | 25.7 - 27.1 | 3.99 |
237387.5 | 237387.1* | 27.2 - 28.6 | 3.98 |
237388.6 | 237388.1* | 28.7 - 30.1 | 4.04 |
237389.5 | 237389.1* | 30.2 - 31.6 | 4.03 |
237390.5 | --- | 31.7 - 33.1 | 4.02 |
237393.5 | 237393.1* | 35.9 - 37.2 | 4.45 |
237388.7 | 237388.5* | 40.9 - 42.4 | 4.50 |
Materiál
Zliatina hliníka, oceľ, nehrdzavejúca oceľ, technická guma
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie vodičov v trojzväzku na vonkajšom vedení vvn s tlmiacim účinkom.
Poznámka
*antikorózny spojovací materiál
Typ | Priemer vodiča [mm] | L [mm] | Hmotnosť [kg] |
---|---|---|---|
237403 | 28.0 - 31.0 | 400 | 4.0 |
237403.2 | 25.1 - 28.0 | 400 | 2.60 |
237403.5 | 31.7 | 450 | 4.12 |
237403.6 | 25.5 - 26.5 | 400 | 3.85 |
Materiál
Zliatina hliníka, oceľ, nehrdzavejúca oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie vodičov v trojzväzku na vonkajšom vedení vvn. Typ 237 403 slúži na uchytenie zväzkových vodičov v preponke spolu so závažím 2×20 kg typ 229 503

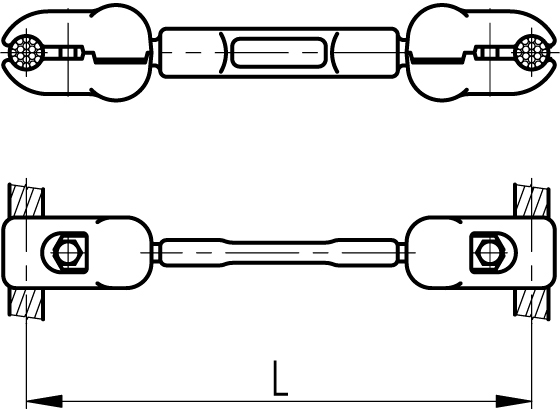

Typ | Priemer vodiča [mm] | L [mm] | Hmotnosť [kg] |
---|---|---|---|
237212 | 18.3 - 20.4 | 400 | 2.0 |
237235 | 26.5 - 26.8 | 400 | 1.9 |
237245 | 28.7 - 29.8 | 400 | 1.9 |
237267 | 35.8 - 36.5 | 400 | 1.9 |
237212.1 | 20.4 - 22.4 | 400 | 2.0 |
237425 | 41.2 - 42.2 | 500 | 1.68 |
237426 | 41.2 - 42.2 | 400 | 1.5 |
237427 | 28.0 - 31.0 | 400 | 1.2 |
Materiál
Zliatina hliníka, nehrdzavejúca oceľ, technická guma
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie vodičov v dvojzväzku na vonkajšom vedení vvn s tlmiacim účinkom.
Typ | Náhrada za typ | Priemer vodiča [mm] | L [mm] | Hmotnosť [kg] |
---|---|---|---|---|
237286.4 | 237286.1* | 25.7 - 27.1 | 400 | 2.90 |
237288.4 | 237288.1* | 28.7 - 30.1 | 400 | 2.90 |
237289.5 | 237289.1* | 30.2 - 31.6 | 400 | 2.85 |
237290.5 | 237290.4* | 31.7 - 33.1 | 400 | 2.85 |
237292.5 | 237292.1* | 34.7 - 36.2 | 400 | 2.85 |
237292.6 | 237292.4* | 35.9 - 37.2 | 400 | 2.85 |
Materiál
Zliatina hliníka, oceľ, nehrdzavejúca oceľ, technická guma
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie vodičov v dvojzväzku na vonkajšom vedení vvn s tlmiacim účinkom.
Poznámka
*antikorózny spojovací materiál
Typ | Priemer vodiča [mm] | L [mm] | A [mm] | B [mm] | C [mm] | Hmotnosť [kg] | Farba/Color |
---|---|---|---|---|---|---|---|
237395 | 21.0 - 23.0 | 400 | 85 | 1100 | 7.87 | 5.00 | modrá / blue |
237396 | 23.0 - 26.0 | 400 | 85 | 1100 | 7.87 | 5.00 | zelená / green |
237397 | 26.0 - 30.6 | 400 | 85 | 1200 | 7.87 | 5.15 | červená / red |
237397.1 | 26.3 - 27.9 | 400 | 85 | 1200 | 7.87 | 5.15 | červená / red |
Materiál
Zliatina hliníka (teleso, svorka, drôty), neoprén (vložka)
Použitie
Na uchytenie vodičov v trojzväzku na vonkajšom vedení vvn s tlmiacim účinkom.
Poznámka
Pre iné priemery vodičov, ako sú uvedené v katalógu, nás kontaktujte.
Typ | Priemer vodiča [mm] | L [mm] | Hmotnosť [kg] |
---|---|---|---|
237275.1 | 30.0 - 32.0 | 400 | 8.55 |
Materiál
Zliatina Al, ocel, nehrdzavejúca oceľ, technická guma
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Ako bočný záves medzifázovej rozperky na vonkajších vedeniach v situáciách, pri ktorých sa nedá dodržať nevyhnutá vzdialenosť medzi vodičmi hlavne z nasledujúcich dôvodov: pri výstavbe alebo konštrukcii vedení sa ich použitím môžu zmenšiť zaužívané vzdialenosti medzi vodičmi, na existujúce vedenia sa montujú v oblastiach so zvýšeným rizikom námrazy, ktorá pri svojom uvoľnení spôsobuje enormné tancovanie vodičov.
Poznámka
V spolupráci s projektantom vedenia vám vypracujeme aj iné varianty podľa potreby konkrétneho vedenia.
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | L [mm] | L1 [mm] | Hmotnosť [kg] |
---|---|---|---|---|---|---|
9102647 | 29.31 | 435 | 2450 | 9480 - 10980 | 3711 - 5211 | 110.15 |
Materiál
Zliatina Al, ocel, nehrdzavejúca oceľ, technická guma
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Medzifázové rozperky sa na vonkajších vedeniach používajú v situáciách, pri ktorých sa nedá dodržat nevyhnutá vzdialenosť medzi vodičmi hlavne z nasledujúcich dôvodov: pri výstavbe alebo konštrukcii vedení sa ich použitím môžu zmenšiť zaužívané vzdialenosti medzi vodičmi, na existujúce vedenia sa montujú v oblastiach so zvýšeným rizikom námrazy, ktorá pri svojom uvolnení spôsobuje enormné tancovanie vodičov.
Poznámka
V spolupráci s projektantom vedenia vám vypracujeme aj iné varianty podľa potreby konkrétneho vedenia.
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | L [mm] | L1 [mm] | Hmotnosť [kg] |
---|---|---|---|---|---|---|
9102112 | 29.31 | 450 | 2435 | 10570 - 11320 | 4800 - 5550 | 90.3 |
Materiál
Zliatina Al, ocel, nehrdzavejúca oceľ, technická guma
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Medzifázové rozperky sa na vonkajších vedeniach používajú v situáciách, pri ktorých sa nedá dodržat nevyhnutá vzdialenosť medzi vodičmi hlavne z nasledujúcich dôvodov: pri výstavbe alebo konštrukcii vedení sa ich použitím môžu zmenšiť zaužívané vzdialenosti medzi vodičmi, na existujúce vedenia sa montujú v oblastiach so zvýšeným rizikom námrazy, ktorá pri svojom uvolnení spôsobuje enormné tancovanie vodičov.
Poznámka
V spolupráci s projektantom vedenia vám vypracujeme aj iné varianty podľa potreby konkrétneho vedenia.
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | L [mm] | L1 [mm] | Hmotnosť [kg] |
---|---|---|---|---|---|---|
9102646 | 26.5 | 435 | 2450 | 6320 | 550 | 91.76 |
9102111 | 29,31 | 450 | 2435 | 6670 | 900 | 78.34 |
Materiál
Zliatina Al, ocel, nehrdzavejúca oceľ, technická guma
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Medzifázové rozperky sa na vonkajších vedeniach používajú v situáciách, pri ktorých sa nedá dodržat nevyhnutá vzdialenosť medzi vodičmi hlavne z nasledujúcich dôvodov: pri výstavbe alebo konštrukcii vedení sa ich použitím môžu zmenšiť zaužívané vzdialenosti medzi vodičmi, na existujúce vedenia sa montujú v oblastiach so zvýšeným rizikom námrazy, ktorá pri svojom uvolnení spôsobuje enormné tancovanie vodičov.
Poznámka
V spolupráci s projektantom vedenia vám vypracujeme aj iné varianty podľa potreby konkrétneho vedenia.
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | L [mm] | L1 [mm] | Hmotnosť [kg] |
---|---|---|---|---|---|---|
9102992 | 28.7 | 450 | 3195 | 7700 | 510 | 57.84 |
Materiál
Zliatina Al, ocel, nehrdzavejúca oceľ, technická guma
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Medzifázové rozperky sa na vonkajších vedeniach používajú v situáciách, pri ktorých sa nedá dodržat nevyhnutá vzdialenosť medzi vodičmi hlavne z nasledujúcich dôvodov: pri výstavbe alebo konštrukcii vedení sa ich použitím môžu zmenšiť zaužívané vzdialenosti medzi vodičmi, na existujúce vedenia sa montujú v oblastiach so zvýšeným rizikom námrazy, ktorá pri svojom uvolnení spôsobuje enormné tancovanie vodičov.
Poznámka
V spolupráci s projektantom vedenia vám vypracujeme aj iné varianty podľa potreby konkrétneho vedenia.
Typ | a [mm] | b [mm] | c [mm] | e [mm] | f [mm] | g [mm] | L [mm] | M1 | M2 | ∅d | ∅D | beta [°] | Mu1 [Nm] | Mu2 [Nm] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
136400.1 | 8 | 20 | 42 | 74 | 100 | 50 | 155 | 10 | 20 | 23.5 | 23 - 36 | 12 | 43 | 150 | 2.90 |
136400.2 | 8 | 20 | 42 | 74 | 100 | 50 | 155 | 10 | 20 | 23.5 | 23 - 36 | 26 | 43 | 150 | 2.95 |
136400.3 | 8 | 20 | 42 | 74 | 100 | 50 | 155 | 10 | 20 | 23.5 | 23 - 36 | 43 | 43 | 150 | 3.12 |
136400.9 | 8 | 20 | 42 | 74 | 100 | 50 | 190 | 10 | 20 | 23.5 | 23 - 36 | 12 | 43 | 150 | 3.15 |
136400.10 | 8 | 20 | 37 | 74 | 100 | 50 | 158 | 10 | 18 | 19.5 | 23 - 36 | - | 43 | 100 | 2.60 |
136400.12 | 8 | 20 | 37 | 74 | 100 | 50 | 205 | 10 | 18 | 19.5 | 23 - 36 | - | 43 | 100 | 3.02 |
136400.15 | 8 | 18 | 30 | 74 | 100 | 50 | 140 | 10 | 18 | 19.5 | 23 - 36 | 13 | 43 | 100 | 2.50 |
136400.32 | 8 | 20 | 42 | 74 | 100 | 50 | 155 | 10 | 20 | 23.5 | 23 - 36 | 14 | 43 | 150 | 2.90 |
136401.2 | 8 | 18 | 36 | 96 | 120 | 60 | 140 | 12 | 18 | 19.5 | 36 - 51 | 12.5 | 75 | 100 | 3.57 |
136403 | 8 | 18 | 37 | 96 | 120 | 50 | 155 | 12 | 18 | 19.5 | 36 - 51 | 30 | 75 | 100 | 3.40 |
Materiál
Výkovky z Al zliatiny, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Svorky sa používajú v medzifázových rozperkách na 110 kV vedeniach v kombinácií s plastovým izolátorom na vymedzenie potrebnej vzdialenosti medzi vodičmi a proti tancovaniu vodičov.
Poznámka
V spolupráci s projektantom vedenia vám vypracujeme aj iné varianty podľa potreby konkrétneho vedenia.
