Nosné svorky výkyvné
Typ | Priemer vodiča [mm] | b [mm] | d [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|
136203.1 | 17.0-20.0 | 145 | 19 | 40 | 120 | 3.5 |
136204.01 | 20.0-23.0 | 145 | 19 | 40 | 120 | 3.5 |
136204.1 | 23.0-26.0 | 145 | 19 | 40 | 120 | 3.4 |
136204.2 | 24.0-28.0 | 145 | 19 | 40 | 120 | 3.3 |
136205.1 | 28.0-31.0 | 145 | 19 | 40 | 120 | 3.7 |
136205.2 | 30.0-33.0 | 145 | 19 | 40 | 120 | 3.6 |
136205.3 | 32.0-35.0 | 145 | 19 | 40 | 120 | 3.6 |
136205.18 | 32.0-35.0 | 145 | 22 | 50 | 120 | 4.1 |
136205.19 | 28.0-31.0 | 145 | 22 | 50 | 120 | 4.20 |
136206.2 | 36.0-40.0 | 160 | 19 | 40 | 120 | 4.9 |
136206.27 | 36.0-40.0 | 160 | 22 | 50 | 120 | 5.3 |
136207.1 | 40.0-43.0 | 160 | 19 | 40 | 120 | 4.7 |
136207.2 | 42.0-45.0 | 160 | 19 | 40 | 120 | 4.7 |
136207.3 | 45.0-48.0 | 160 | 19 | 40 | 120 | 4.6 |
136207.4 | 47.0-50.0 | 160 | 19 | 40 | 120 | 4.6 |
136208.1 | 50.0-53.0 | 160 | 19 | 40 | 120 | 5.1 |
136208.13 | 50.0-53.0 * | 160 | 19 | 40 | 120 | 8.3 |
Materiál
Zliatina hliníka, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn bez, alebo s ochrannou špirálou.
Poznámka
* pre vodič pr. 35.3 - 36.5 mm + špirála
Typ | Priemer vodiča [mm] | b [mm] | d [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|
137203.1 | 17.0-20.0 | 145 | 19 | 40 | 120 | 5 |
137204.01 | 20.0-23.0 | 145 | 19 | 40 | 120 | 5 |
137204.1 | 23.0-26.0 | 145 | 19 | 40 | 120 | 5.3 |
137204.2 | 24.0-28.0 | 145 | 19 | 40 | 120 | 5.2 |
137205.1 | 28.0-31.0 | 145 | 19 | 40 | 120 | 5.6 |
137205.18 | 28.0-31.0 | 145 | 22 | 50 | 120 | 6.5 |
137205.2 | 30.0-33.0 | 145 | 19 | 40 | 120 | 5.5 |
137205.3 | 32.0-35.0 | 145 | 19 | 40 | 120 | 5.35 |
137206.2 | 36.0-40.0 | 160 | 19 | 40 | 120 | 6.9 |
137206.27 | 36.0-40.0 | 160 | 22 | 50 | 120 | 5.9 |
137207.1 | 40.0-43.0 | 160 | 19 | 40 | 120 | 6.7 |
137207.2 | 42.0-45.0 | 160 | 19 | 40 | 120 | 6.7 |
137207.3 | 45.0-48.0 | 160 | 19 | 40 | 120 | 6.6 |
137207.4 | 47.0-50.0 | 160 | 19 | 40 | 120 | 6.6 |
137208.1 | 50.0-53.0 | 160 | 19 | 40 | 120 | 7.1 |
Materiál
Zliatina hliníka, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn bez, alebo s ochrannou špirálou s predĺženými bočnicami na zavesenie závažia.
Typ | Priemer špirály s vodičom [mm] | a [mm] | b [mm] | c [mm] | Únosnosť [kN] | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|
136410 | 40.5 - 52.5 | 100 | 193 | 108 | 160 | 40 | 3.86 |
Materiál
Výkovky z Al-zliatiny, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch s ochrannou špirálou.
Poznámka
Uťahovací moment: M10 - 43 Nm, M12 - 75 Nm. Zaručená únosnosť svoriek: 120 kN
Typ | Priemer špirály s vodičom [mm] | a [mm] | b [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|
136400 | 23 - 36 | 100 | 158 | 40 | 120 | 2.64 |
Materiál
Výkovky z Al-zliatiny, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn s ochrannou špirálou
Typ | Priemer špirály s vodičom [mm] | a [mm] | b [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|
136401 | 36 - 51 | 120 | 181 | 40 | 120 | 2.96 |
Materiál
Výkovky z Al-zliatiny, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn s ochrannou špirálou
Typ | Priemer špirály s vodičom [mm] | a [mm] | b [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|
137400 | 23 - 36 | 100 | 158 | 40 | 120 | 3.9 |
Materiál
Výkovky z Al-zliatiny, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn s ochrannou špirálou s predĺženými bočnicami na zavesenie závažia
Typ | Priemer špirály s vodičom [mm] | a [mm] | b [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|
137401 | 36 - 51 | 120 | 171 | 40 | 120 | 3.84 |
Materiál
Výkovky z Al-zliatiny, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn s ochrannou špirálou s predĺženými bočnicami na zavesenie závažia
Typ | Priemer špirály s vodičom [mm] | a [mm] | b [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|
137400.1 | 23 - 36 | 100 | 158 | 40 | 120 | 4.65 |
Materiál
Výkovky z Al-zliatiny, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn s ochrannou špirálou s predĺženými bočnicami na zavesenie závažia
Typ | Priemer špirály s vodičom [mm] | a [mm] | b [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|
137401.1 | 36 - 51 | 120 | 171 | 40 | 120 | 4.60 |
Materiál
Výkovky z Al-zliatiny, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn s ochrannou špirálou s predĺženými bočnicami na zavesenie závažia
Typ | Priemer špirály s vodičom [mm] | Únosnosť zostavy [kN] | Únosnosť svorky [kN] | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|
136411 | 40.5 - 52.5 | 280 | 140 | 40 | 10.87 |
Materiál
Výkovky z Al-zliatiny, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn s ochrannou špirálou v dvojzväzku
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | c [mm] | d [mm] | l [mm] | Počet drôtov | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|
136400.21 | 15.41 - 16.65 | 100 | 140 | 72 | 3.71 | 840 | 14 | 35 | 2.88 |
136400.22 | 16.66 - 17.25 | 100 | 140 | 72 | 3.71 | 890 | 15 | 35 | 2.93 |
136400.23 | 17.26 - 17.85 | 100 | 140 | 72 | 3.71 | 890 | 15 | 35 | 2.93 |
136400.24 | 17.86 - 18.80 | 100 | 140 | 72 | 3.71 | 940 | 16 | 35 | 2.98 |
136400.25 | 18.81 - 20.10 | 100 | 140 | 72 | 3.71 | 990 | 17 | 35 | 3.03 |
136400.26 | 20.11 - 21.50 | 100 | 140 | 72 | 3.71 | 990 | 18 | 35 | 3.07 |
136400.27 | 21.51 - 22.90 | 100 | 140 | 72 | 3.71 | 1 040 | 19 | 35 | 3.13 |
136400.28 | 22.91 - 24.20 | 100 | 140 | 72 | 4.24 | 1 090 | 18 | 40 | 3.32 |
136400.29 | 24.21 - 25.00 | 100 | 140 | 72 | 4.62 | 1 140 | 17 | 40 | 3.45 |
136400.30 | 25.01 - 25.80 | 100 | 140 | 72 | 4.62 | 1 140 | 18 | 40 | 3.5 |
136400.31 | 25.81 - 27.00 | 100 | 140 | 72 | 4.62 | 1 190 | 18 | 40 | 3.55 |
136401.21 | 27.01 - 27.90 | 120 | 155 | 94 | 5.18 | 1 240 | 17 | 40 | 4.2 |
136401.22 | 27.91 - 29.30 | 120 | 155 | 94 | 6.35 | 1 240 | 15 | 40 | 4.63 |
136401.23 | 29.31 - 30.70 | 120 | 155 | 94 | 6.35 | 1 300 | 15 | 40 | 4.72 |
136401.24 | 30.71 - 32.20 | 120 | 155 | 94 | 6.35 | 1 350 | 16 | 40 | 4.9 |
136401.25 | 32.21 - 35.30 | 120 | 155 | 94 | 6.35 | 1 350 | 17 | 40 | 5.05 |
Materiál
Výkovky z Al-zliatiny, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch s ochrannou špirálou.
Poznámka
Uťahovací moment: M10 - 43 Nm, M12 - 75 Nm. Zaručená únosnosť svoriek: 120 kN
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | c [mm] | d [mm] | l [mm] | Počet drôtov | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|
137400.21 | 15.41 - 16.65 | 100 | 140 | 72 | 3.71 | 840 | 14 | 35 | 4.18 |
137400.22 | 16.66 - 17.25 | 100 | 140 | 72 | 3.71 | 890 | 15 | 35 | 4.23 |
137400.23 | 17.26 - 17.85 | 100 | 140 | 72 | 3.71 | 890 | 15 | 35 | 4.23 |
137400.24 | 17.86 - 18.80 | 100 | 140 | 72 | 3.71 | 940 | 16 | 35 | 4.28 |
137400.25 | 18.81 - 20.10 | 100 | 140 | 72 | 3.71 | 990 | 17 | 35 | 4.33 |
137400.26 | 20.11 - 21.50 | 100 | 140 | 72 | 3.71 | 990 | 18 | 35 | 4.37 |
137400.27 | 21.51 - 22.90 | 100 | 140 | 72 | 3.71 | 1 040 | 19 | 35 | 4.43 |
137400.28 | 22.91 - 24.20 | 100 | 140 | 72 | 4.24 | 1 090 | 18 | 40 | 4.62 |
137400.29 | 24.21 - 25.00 | 100 | 140 | 72 | 4.62 | 1 140 | 17 | 40 | 4.75 |
137400.30 | 25.01 - 25.80 | 100 | 140 | 72 | 4.62 | 1 140 | 18 | 40 | 4.8 |
137400.31 | 25.81 - 27.00 | 100 | 140 | 72 | 4.62 | 1 190 | 18 | 40 | 4.85 |
137401.21 | 27.01 - 27.90 | 120 | 145 | 94 | 5.18 | 1 240 | 17 | 40 | 5.8 |
137401.22 | 27.91 - 29.30 | 120 | 145 | 94 | 6.35 | 1 240 | 15 | 40 | 6.23 |
137401.23 | 29.31 - 30.70 | 120 | 145 | 94 | 6.35 | 1 300 | 15 | 40 | 6.32 |
137401.24 | 30.71 - 32.20 | 120 | 145 | 94 | 6.35 | 1 350 | 16 | 40 | 6.5 |
137401.25 | 32.21 - 35.30 | 120 | 145 | 94 | 6.35 | 1 350 | 17 | 40 | 6.65 |
Materiál
Výkovky z Al-zliatiny, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch s ochrannou špirálou s predĺženými bočnicami na zavesenie závažia
Poznámka
Uťahovací moment: M10 - 43 Nm, M12 - 75 Nm. Zaručená únosnosť svoriek: 120 kN
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | c [mm] | d [mm] | l [mm] | Počet drôtov | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|
137400.41 | 15.41 - 16.65 | 100 | 140 | 72 | 3.71 | 840 | 14 | 35 | 3.39 |
137400.42 | 16.66 - 17.25 | 100 | 140 | 72 | 3.71 | 890 | 15 | 35 | 3.44 |
137400.43 | 17.26 - 17.85 | 100 | 140 | 72 | 3.71 | 890 | 15 | 35 | 3.46 |
137400.44 | 17.86 - 18.80 | 100 | 140 | 72 | 3.71 | 940 | 16 | 35 | 3.49 |
137400.45 | 18.81 - 20.10 | 100 | 140 | 72 | 3.71 | 990 | 17 | 35 | 3.54 |
137400.46 | 20.11 - 21.50 | 100 | 140 | 72 | 3.71 | 990 | 18 | 35 | 3.58 |
137400.47 | 21.51 - 22.90 | 100 | 140 | 72 | 3.71 | 1 040 | 19 | 35 | 3.64 |
137400.48 | 22.91 - 24.20 | 100 | 140 | 72 | 4.24 | 1 090 | 18 | 40 | 3.83 |
137400.49 | 24.21 - 25.00 | 100 | 140 | 72 | 4.62 | 1 140 | 17 | 40 | 3.96 |
137400.50 | 25.01 - 25.80 | 100 | 140 | 72 | 4.62 | 1 140 | 18 | 40 | 4.01 |
137400.51 | 25.81 - 27.00 | 100 | 140 | 72 | 4.62 | 1 190 | 18 | 40 | 4.06 |
137401.41 | 27.01 - 27.90 | 120 | 145 | 94 | 5.18 | 1 240 | 17 | 40 | 5.20 |
137401.42 | 27.91 - 29.30 | 120 | 145 | 94 | 6.35 | 1 240 | 15 | 40 | 5.44 |
137401.43 | 29.31 - 30.70 | 120 | 145 | 94 | 6.35 | 1 300 | 15 | 40 | 5.53 |
137401.44 | 30.71 - 32.20 | 120 | 145 | 94 | 6.35 | 1 350 | 16 | 40 | 5.71 |
137401.45 | 32.21 - 35.30 | 120 | 145 | 94 | 6.35 | 1 350 | 17 | 40 | 5.86 |
Materiál
Výkovky z Al-zliatiny, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch s ochrannou špirálou s predĺženými bočnicami na zavesenie závažia
Poznámka
Uťahovací moment: M10 - 43 Nm, M12 - 75 Nm. Zaručená únosnosť svoriek: 120 kN
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | c [mm] | d [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|
136269 | 25.0 - 33.0 | 230 | 150 | 24 | 16 | 28 | 120 | 2.81 |
136269.3 | 25.0 - 33.0 | 230 | 150 | 20 | 19 | 35 | 120 | 2.85 |
136270.1 | 31.0 - 42.0 | 230 | 150 | 22 | 19 | 28 | 120 | 3.45 |
136270.2 | 31.0 - 42.0 | 230 | 150 | 24 | 19 | 28 | 120 | 3.46 |
Materiál
Zliatina hliníka, oceľ
Povrchová ochrana
Oceľ žiarivo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn.
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | c [mm] | d [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|
137269 | 25.0 - 33.0 | 230 | 150 | 22 | 19 | 28 | 120 | 3.8 |
Materiál
Zliatina hliníka, oceľ
Povrchová ochrana
Oceľ žiarivo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn s predĺženými bočnicami na zavesenie závažia
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | c [mm] | d [mm] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|
136274 | 17.6 - 22.5 | 190 | 125 | 20 | 19 | 120 | 2.5 |
Materiál
Zliatina hliníka, oceľ
Povrchová ochrana
Oceľ žiarivo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn.
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | b1 [mm] | c [mm] | d [mm] | d1 [mm] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|
137274.1 | 17.6 - 22.5 | 190 | 125 | 100 | 20 | 19 | 16 | 120 | 2.8 |
137311 | 22.6 - 27.0 | 210 | 140 | 96 | 20 | 19 | 19 | 120 | 3.5 |
Materiál
Zliatina hliníka, oceľ
Povrchová ochrana
Oceľ žiarivo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn s predĺženými bočnicami na zavesenie závažia
Typ | Priemer vodiča [mm] | a [mm] | c [mm] | d1 [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|
136107 | 8.00 - 11.20 | 200 | 20 | 19 | 20 | 54 | 2 |
136107.1 | 8.00 - 11.20 | 200 | 18 | 16 | 20 | 54 | 2 |
136112 | 11.20 - 16.00 | 200 | 20 | 19 | 20 | 57 | 1.93 |
136112.2 | 11.20 - 16.00 | 200 | 18 | 16 | 20 | 57 | 2 |
136118 | 16.00 - 19.10 | 230 | 20 | 19 | 20 | 62 | 2.36 |
136118.3 | 16.00 - 19.10 | 230 | 18 | 16 | 20 | 62 | 2.25 |
Materiál
Hliník, oceľ
Povrchová ochrana
Hliník chemicky opálený, oceľ žiarovo zinkovaná
Použitie
Na uchytenie AlFe vodičov na nosných závesoch vonkajších vedení vn a vvn.
Typ | Priemer vodiča [mm] | a [mm] | c [mm] | d1 [mm] | d2 [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|
137112 | 11.20 - 16.00 | 200 | 20 | 19 | 19 | 20 | 57 | 3.12 |
137118 | 16.00 - 19.10 | 230 | 20 | 19 | 12 | 20 | 62 | 3.15 |
137118.1 | 16.00 - 19.10 | 230 | 20 | 19 | 19 | 20 | 62 | 3.2 |
Materiál
Hliník, oceľ
Povrchová ochrana
Hliník chemicky opálený, oceľ žiarovo zinkovaná
Použitie
Na uchytenie AlFe vodičov na nosných závesoch vonkajších vedení vn a vvn s predĺženými bočnicami na zavesenie závažia
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|
136223 | 15.50-19.00 | 360 | 155 | 40 | 70 | 3.6 |
136224 | 19.00-25.83 | 360 | 155 | 40 | 70 | 3.54 |
136245 | 26.39-30.74 | 400 | 155 | 40 | 85 | 3.9 |
136275 | 35.80-36.50 | 460 | 175 | 40 | 85 | 4.45 |
Materiál
Zliatina hliníka, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn.
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | b1 [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|
137223 | 15.50-19.00 | 360 | 155 | 80 | 40 | 70 | 5.10 |
137224 | 19.00-25.83 | 360 | 155 | 80 | 40 | 70 | 4.98 |
137245 | 26.39-30.74 | 400 | 155 | 80 | 40 | 85 | 5.34 |
137275 | 35.80-36.50 | 460 | 175 | 100 | 40 | 85 | 6.06 |
Materiál
Zliatina hliníka, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn s predĺženými bočnicami na zavesenie závažia
Typ | Priemer vodiča [mm] | a [mm] | b [mm] | b1 [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|
137223.1 | 15.50-19.00 | 360 | 155 | 80 | 40 | 70 | 4.25 |
137224.1 | 19.00-25.83 | 360 | 155 | 80 | 40 | 70 | 4.19 |
137245.1 | 26.39-30.74 | 400 | 155 | 80 | 40 | 85 | 4.55 |
137275.1 | 35.80-36.50 | 460 | 175 | 100 | 40 | 85 | 6.20 |
Materiál
Zliatina hliníka, oceľ
Povrchová ochrana
Oceľ žiarovo zinkovaná
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn s predĺženými bočnicami na zavesenie závažia
Typ | Priemer vodiča [mm] | b [mm] | c [mm] | d [mm] | l [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|
131100 | 7.50 - 11.20 | 184 | 20 | 19 | 226 | 30 | 70 | 2.75 |
131103 | 12.00 - 17.00 | 150 | 20 | 19 | 250 | 20 | 70 | 4.1 |
131103.5 | 9.00 * | 150 | 20 | 19 | 250 | 20 | 70 | 4.73 |
131104 | 12.00 - 16.00 | 184 | 20 | 16 | 180 | 20 | 70 | 2.55 |
136276 | 36.00 - 47.00 | 203 | 20 | 19 | 285 | 40 | 80 | 4.8 |
136277 | 36.00 - 47.00 | 203 | 34 | 19 | 285 | 40 | 80 | 4.6 |
136282 | 36.00 - 47.00 | 180 | 24 | 19 | 285 | 40 | 120 | 4.8 |
136284 | 36.00 - 47.00 | 180 | 20 | 19 | 285 | 40 | 120 | 4.8 |
136285 | 36.00 - 47.00 | 180 | 38 | 19 | 285 | 40 | 120 | 4.6 |
136286 | 36.00 - 47.00 | 180 | 20 | 19 | 285 | 40 | 133 | 4.6 |
136288.2 | 36.00 - 47.00 | 180 | 20 | 22 | 285 | 40 | 120 | 4.6 |
Materiál
Temperovaná liatina, zliatina hliníka, oceľ
Povrchová ochrana
Žiarovo zinkované, hliníkový odliatok vytvrdený
Použitie
Na uchytenie Fe, Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn.
* pre vodič Fe 50 /pr. 9.0 mm/ so špirálou VPAC 089-093
Typ | Priemer vodiča [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|
132105 | 7.50 - 11.20 | 14 | 80 | 2 |
Materiál
Temperovaná liatina, oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na uchytenie Fe vodičov na nosných závesoch vonkajších vedení vn a vvn.
Typ | Priemer vodiča [mm] | b [mm] | c [mm] | d [mm] | IthN [kA] | Únosnosť [kN] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|
137208.12 | 50.00 - 53.00 | 180 | 20 | 19 | 40 | 120 | 6.5 |
Materiál
Zliatina hliníka, oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn.

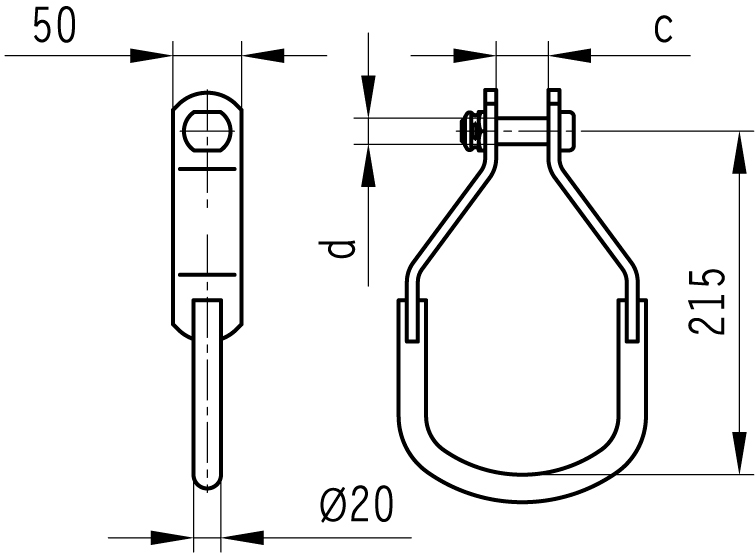

Typ | c [mm] | d [mm] | Hmotnosť [kg] |
---|---|---|---|
137800 | 38 | 19 | 2.2 |
Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na zavesenie závažia
Typ | Priemer vodiča [mm] | c [mm] | d [mm] | l [mm] | Hmotnosť [kg] |
---|---|---|---|---|---|
137069 | 35.80 - 36.50 | 24 | 19 | 300 | 7.1 |
Materiál
Zliatina hliníka, oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na uchytenie Al, AlFe a Aldrey vodičov na nosných závesoch vonkajších vedení vn a vvn.
