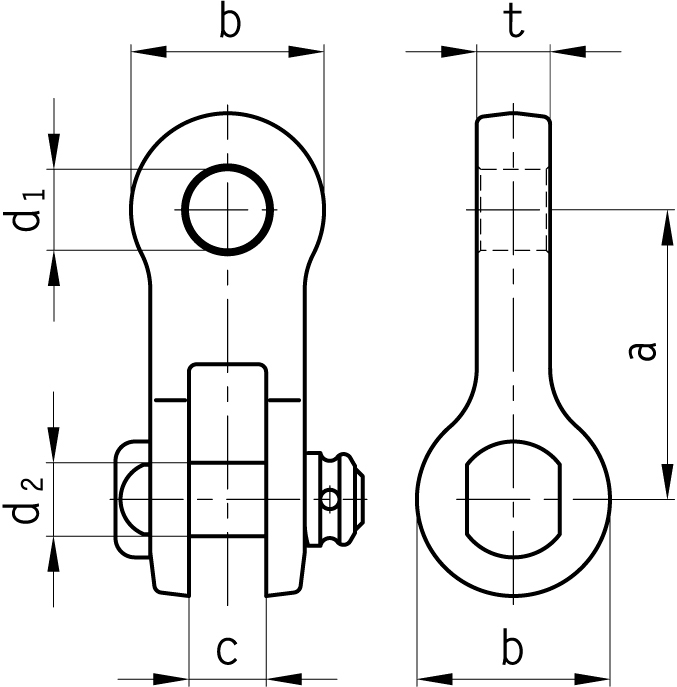

Vidlice s okom krížové
Typ | a [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | t [mm] | Únosnosť [kN] | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|
231723.1 | 75 | 50 | 20 | 17.5 | 16 | 19 | 135 | 28 | 0.75 |
231723.2 | 75 | 50 | 21 | 17.5 | 16 | 19 | 120 | 28 | 0.75 |
231723.4 | 75 | 50 | 25 | 20 | 16 | 19 | 135 | 28 | 0.79 |
231561 | 75 | 50 | 20 | 20 | 19 | 19 | 120 | 35 | 0.88 |
231561.2 | 75 | 50 | 20 | 24 | 19 | 19 | 120 | 32 | 0.86 |
231561.3 | 75 | 50 | 20 | 20 | 22 | 19 | 120 | 32 | 0.91 |
231561.6 | 75 | 50 | 20 | 20 | 19 | 19 | 160 | 35 | 0.88 |
231561.8 | 75 | 50 | 20 | 24 | 19 | 19 | 160 | 32 | 0.86 |
231565 | 75 | 50 | 20 | 24 | 22 | 19 | 160 | 32 | 0.8 |
231731.1 | 90 | 65 | 20 | 24 | 22 | 19 | 210 | 50 | 1.74 |
231731.10 | 100 | 65 | 20 | 20 | 19 | 19 | 210 | 40 | 1.69 |
231731.14 | 95 | 65 | 20 | 24 | 19 | 19 | 210 | 40 | 1.70 |
231731.16 | 90 | 65 | 20 | 27 | 22 | 19 | 210 | 50 | 1.72 |
Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na spojenie dielcov izolačného závesu ukončených okom s dielcami ukončenými vidlicou
Poznámka
Oká a vidlice vyhovujú IEC 471 okrem typov 231723.1, 231723.2 a 231723.4
Typ | a [mm] | c [mm] | d1 [mm] | d2 [mm] | t [mm] | Únosnosť [kN] | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|
231595 | 75 | 18 | 17.5 | 16 | 16 | 120 | 28 | 0.72 |
231595.1 | 75 | 18 | 20 | 16 | 16 | 120 | 28 | 0.7 |
Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na spojenie dielcov izolačného závesu ukončených okom s dielcami ukončenými vidlicou
Poznámka
Oká a vidlice vyhovujú IEC 471
Typ | a [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | t [mm] | Únosnosť [kN] | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|
231633 | 133 | 60 | 24 | 24 | 22 | 19 | 200 | 30 | 0.81 |
231633.7 | 180 | 70 | 26 | 34 | 32 | 20 | 300 | 50 | 3.53 |
Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na spojenie dielcov izolačného závesu ukončených okom s dielcami ukončenými vidlicou
Poznámka
Oká a vidlice vyhovujú IEC 471 okrem typu 231 633
