Závesné kĺby kotevné

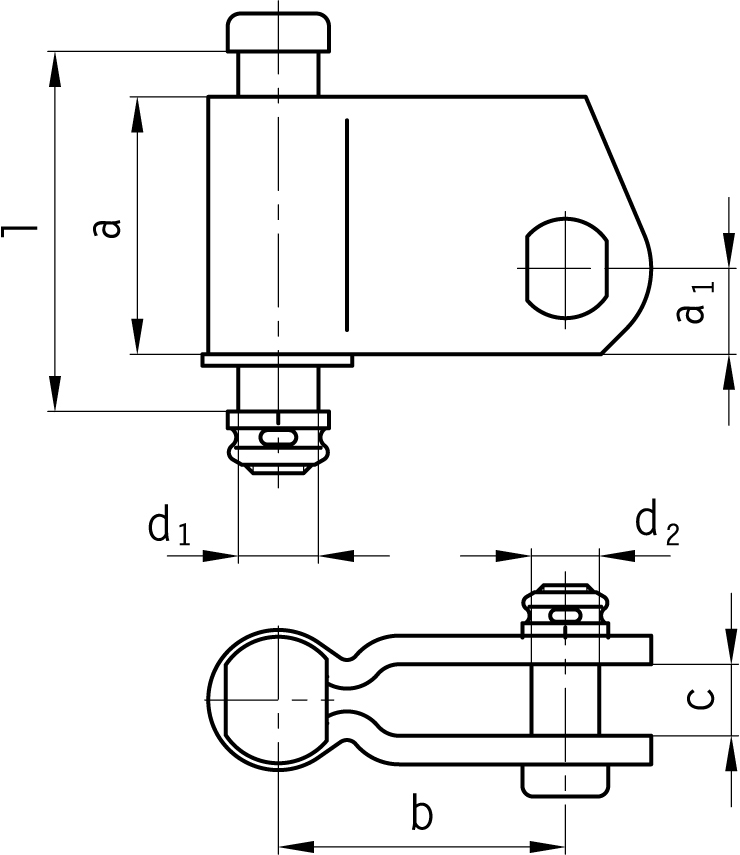

Typ | a [mm] | a1 [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | l [mm] | Únosnosť [kN] | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|---|
235112 | 90 | 30 | 80 | 20 | 28 | 22 | 130 | 160 | 50 | 2.6 |
235112.2 | 85 | 30 | 80 | 20 | 28 | 22 | 130 | 160 | 39 | 2.6 |
235112.4 | 72 | 30 | 80 | 20 | 28 | 22 | 110 | 300 | 40 | 2.6 |
235112.5 | 72 | 30 | 80 | 20 | 28 | 19 | 110 | 210 | 40 | 2.15 |
235112.6 | 72 | 30 | 80 | 20 | 28 | 19 | 125 | 160 | 40 | 2.32 |
235113 | 110 | 30 | 80 | 20 | 28 | 22 | 150 | 160 | 50 | 3.0 |
235113.3 | 110 | 30 | 80 | 20 | 28 | 19 | 170 | 160 | 40 | 3.23 |
235121 | 130 | 30 | 80 | 20 | 30 | 22 | 170 | 210 | 50 | 3.73 |
235121.3 | 116 | 30 | 80 | 20 | 30 | 19 | 200 | 160 | 40 | 4.0 |
235121.4 | 134 | 30 | 80 | 20 | 30 | 22 | 200 | 320 | 40 | 4.5 |
235122 | 150 | 30 | 80 | 20 | 30 | 22 | 190 | 210 | 50 | 4.1 |
235122.1 | 150 | 30 | 80 | 20 | 30 | 19 | 190 | 210 | 39 | 4.5 |
235122.2 | 140 | 30 | 80 | 20 | 30 | 19 | 190 | 160 | 39 | 3.9 |
235123 | 170 | 30 | 80 | 20 | 30 | 22 | 210 | 210 | 50 | 4.43 |
235123.1 | 170 | 30 | 80 | 20 | 30 | 19 | 210 | 210 | 40 | 5.0 |
235123.2 | 172 | 30 | 80 | 20 | 30 | 19 | 235 | 210 | 40 | 5.13 |
235124 | 180 | 30 | 80 | 20 | 30 | 22 | 235 | 210 | 50 | 4.6 |
235125 | 200 | 30 | 80 | 20 | 30 | 22 | 255 | 210 | 50 | 5.1 |
235129.3 | 72 | 30 | 65 | 20 | 19 | 19 | 105 | 100 | 30 | 1.22 |
235129.4 | 72 | 30 | 65 | 20 | 19 | 19 | 105 | 100 | 40 | 1.26 |
235129.5 | 72 | 30 | 65 | 20 | 19 | 19 | 105 | 160 | 40 | 1.42 |
235129.6 | 72 | 30 | 65 | 20 | 19 | 19 | 130 | 160 | 40 | 1.47 |
235129.8 | 72 | 30 | 65 | 20 | 19 | 19 | 167 | 100 | 40 | 1.41 |
235129.9 | 72 | 30 | 65 | 20 | 19 | 19 | 110 | 120 | 40 | 1.55 |
235130 | 90 | 30 | 80 | 20 | 28 | 19 | 130 | 160 | 43 | 2.55 |
235151.1 | 110 | 35 | 80 | 20 | 25 | 22 | 150 | 300 | 50 | 3.04 |
235151.2 | 110 | 35 | 80 | 20 | 25 | 22 | 212 | 320 | 50 | 3.5 |
235151.3 | 150 | 35 | 80 | 20 | 25 | 22 | 212 | 320 | 50 | 4.15 |
235152.1 | 140 | 35 | 80 | 20 | 25 | 22 | 170 | 300 | 50 | 3.93 |
235163 | 60 | 26 | 75 | 18 | 19 | 16 | 95 | 120 | 28 | 1.07 |
235163.1 | 50 | 20 | 75 | 20 | 16 | 16 | 100 | 90 | 28 | 0.87 |
235163.4 | 60 | 26 | 75 | 20 | 19 | 19 | 105 | 160 | 40 | 1.5 |
235163.5 | 57 | 26 | 75 | 20 | 19 | 19 | 105 | 160 | 40 | 1.5 |
235163.6 | 60 | 26 | 75 | 18 | 19 | 16 | 130 | 120 | 28 | 1.23 |
235166 | 90 | 30 | 75 | 20 | 25 | 22 | 130 | 210 | 40 | 2.27 |
235167 | 90 | 30 | 65 | 20 | 19 | 19 | 125 | 210 | 40 | 1.78 |
235193 | 90 | 35 | 80 | 20 | 28 | 22 | 130 | 300 | 50 | 4.21 |
235193.1 | 85 | 35 | 80 | 20 | 28 | 22 | 130 | 300 | 50 | 3.0 |
235194 | 130 | 35 | 80 | 20 | 28 | 22 | 170 | 300 | 50 | 3.61 |
235196 | 110 | 30 | 80 | 20 | 19 | 19 | 150 | 160 | 40 | 2.27 |
235197 | 150 | 30 | 80 | 20 | 19 | 19 | 190 | 160 | 40 | 2.86 |
235198 | 170 | 30 | 80 | 20 | 19 | 19 | 210 | 160 | 39 | 3.05 |
235198.1 | 130 | 30 | 80 | 20 | 19 | 19 | 170 | 160 | 40 | 2.55 |
Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám kotevných stožiarov vonkajšieho vedenia
Poznámka
Vidlice vyhovujú IEC 471
Typ | a [mm] | a1 [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | l [mm] | Únosnosť [kN] | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|---|
235166.4 | 90 | 30 | 75 | 20 | 25 | 19 | 130 | 210 | 40 | 2.27 |
235210.1 | 90 | 38 | 80 | 26 | 25 | 22 | 120 | 320 | 50 | 2.85 |
235210.4 | 92 | 38 | 80 | 26 | 22 | 22 | 120 | 160 | 40 | 2.64 |
235212.1 | 120 | 42 | 90 | 26 | 30 | 25 | 160 | 360 | 80 | 4.06 |
235213.1 | 90 | 32 | 80 | 20 | 25 | 22 | 120 | 180 | 50 | 2.24 |
235213.3 | 90 | 32 | 80 | 20 | 25 | 22 | 140 | 180 | 50 | 2.35 |
235213.4 | 112 | 30 | 80 | 20 | 25 | 22 | 185 | 160 | 40 | 2.86 |
235218.1 | 130 | 35 | 75 | 20 | 24 | 22 | 180 | 220 | 53 | 3.64 |
235219.1 | 150 | 35 | 75 | 20 | 24 | 22 | 200 | 220 | 53 | 4.05 |
235220.1 | 170 | 35 | 75 | 20 | 24 | 22 | 220 | 220 | 53 | 4.41 |
235221.1 | 190 | 35 | 75 | 20 | 24 | 22 | 240 | 220 | 53 | 5.75 |
235223 | 110 | 35 | 75 | 20 | 24 | 22 | 160 | 220 | 53 | 3.24 |
235224.1 | 120 | 42 | 90 | 26 | 28 | 22 | 165 | 320 | 50 | 3.98 |
235239.1 | 90 | 28 | 80 | 20 | 22 | 19 | 120 | 160 | 40 | 2.1 |
235239.6 | 92 | 28 | 80 | 20 | 22 | 19 | 145 | 160 | 40 | 2.4 |
235239.7 | 90 | 30 | 80 | 20 | 22 | 19 | 125 | 160 | 40 | 2.16 |
235239.8 | 90 | 30 | 80 | 20 | 22 | 19 | 132 | 160 | 40 | 2.18 |
235248.1 | 130 | 36 | 75 | 20 | 25 | 22 | 170 | 320 | 50 | 3.8 |
235267 | 70 | 30 | 70 | 20 | 22 | 19 | 105 | 160 | 43 | 1.7 |
235267.2 | 72 | 30 | 70 | 20 | 22 | 19 | 150 | 120 | 43 | 1.93 |
235267.4 | 60 | 26 | 70 | 20 | 22 | 19 | 105 | 160 | 40 | 1.6 |
235267.6 | 70 | 30 | 70 | 20 | 19 | 19 | 150 | 120 | 43 | 1.7 |
235286 | 180 | 35 | 75 | 20 | 25 | 22 | 235 | 220 | 53 | 4.6 |
235293.1 | 90 | 30 | 80 | 20 | 30 | 22 | 130 | 160 | 40 | 2.8 |
235294.2 | 118 | 30 | 90 | 20 | 30 | 22 | 160 | 210 | 40 | 3.9 |
235360 | 72 | 30 | 70 | 20 | 24 | 19 | 105 | 160 | 43 | 1,76 |
235360.2 | 72 | 30 | 75 | 20 | 24 | 19 | 105 | 160 | 43 | 1.8 |
235360.4 | 60 | 30 | 75 | 20 | 24 | 19 | 105 | 160 | 40 | 1.8 |
235372 | 90 | 35 | 80 | 20 | 40 | 19 | 130 | 210 | 40 | 3.75 |
235372.1 | 90 | 35 | 80 | 20 | 40 | 22 | 130 | 210 | 50 | 4.16 |
235372.2 | 80 | 35 | 80 | 20 | 40 | 22 | 130 | 210 | 50 | 4.1 |
235372.3 | 80 | 35 | 80 | 20 | 40 | 19 | 130 | 210 | 40 | 4.05 |
235372.4 | 90 | 30 | 80 | 20 | 40 | 19 | 130 | 160 | 40 | 4.54 |
235372.5 | 80 | 35 | 80 | 20 | 40 | 22 | 130 | 300 | 50 | 4.43 |
235426 | 80 | 30 | 65 | 20 | 19 | 19 | 145 | 210 | 40 | 1.35 |
235474 | 85 | 40 | 100 | 25 | 50 | 32 | 130 | 400 | 75 | 7.0 |
235676 | 117 | 35 | 160 | 20 | 28 | 22 | 185 | 320 | 40 | 5.52 |
235677.1 | 73 | 30 | 75 | 20 | 24 | 22 | 140 | 220 | 40 | 2.0 |
235677.2 | 75 | 30 | 75 | 20 | 24 | 19 | 140 | 120 | 40 | 1.95 |
235677.3 | 90 | 30 | 70 | 20 | 24 | 19 | 125 | 160 | 40 | 2.2 |
235677.4 | 73 | 30 | 75 | 20 | 24 | 19 | 120 | 160 | 40 | 2.0 |
235677.5 | 112 | 30 | 75 | 20 | 24 | 19 | 150 | 160 | 40 | 2.6 |
235677.6 | 90 | 30 | 75 | 20 | 24 | 19 | 125 | 160 | 40 | 2.26 |
235677.7 | 73 | 30 | 75 | 20 | 24 | 19 | 105 | 160 | 40 | 1.83 |
235677.9 | 90 | 30 | 75 | 20 | 24 | 19 | 130 | 160 | 40 | 2.32 |
235677.13 | 90 | 30 | 75 | 20 | 24 | 19 | 170 | 160 | 40 | 2.44 |
235677.15 | 110 | 30 | 75 | 20 | 24 | 19 | 150 | 160 | 40 | 2.68 |
235681 | 113 | 30 | 160 | 20 | 27 | 19 | 185 | 160 | 40 | 4.15 |
235681.1 | 113 | 30 | 160 | 20 | 27 | 19 | 240 | 160 | 40 | 4.4 |
235738 | 110 | 35 | 75 | 22 | 25 | 22 | 170 | 265 | 30 | 3.25 |
235791 | 70 | 30 | 80 | 20 | 25 | 22 | 110 | 210 | 40 | 2.0 |
235791.1 | 70 | 30 | 80 | 20 | 25 | 19 | 110 | 210 | 40 | 1.97 |
235791.2 | 70 | 30 | 80 | 20 | 25 | 22 | 125 | 210 | 40 | 2.06 |
235813 | 67 | 30 | 75 | 20 | 22 | 19 | 95 | 160 | 40 | 1.58 |
235837 | 75 | 30 | 80 | 20 | 25 | 22 | 185 | 160 | 40 | 2.35 |
235839 | 130 | 30 | 100 | 20 | 25 | 19 | 170 | 160 | 40 | 3.41 |
235840 | 110 | 30 | 80 | 20 | 25 | 19 | 170 | 210 | 40 | 2.77 |
235866 | 83 | 30 | 80 | 20 | 22 | 19 | 132 | 160 | 40 | 2.07 |
235867 | 135 | 30 | 100 | 20 | 48 | 19 | 190 | 160 | 40 | 7.33 |
235867.1 | 155 | 30 | 100 | 20 | 48 | 19 | 210 | 160 | 40 | 7.98 |
235872 | 80 | 35 | 80 | 20 | 25 | 22 | 130 | 210 | 50 | 2.60 |
235873 | 80 | 35 | 80 | 20 | 32 | 19 | 130 | 160 | 40 | 2.83 |
235888 | 130 | 30 | 80 | 20 | 28 | 19 | 170 | 210 | 40 | 3.51 |
235891 | 50 | 20 | 65 | 20 | 19 | 19 | 100 | 120 | 32 | 1.27 |
235891.1 | 50 | 20 | 65 | 20 | 19 | 19 | 90 | 160 | 40 | 1.43 |
235893 | 90 | 35 | 80 | 26 | 28 | 22 | 130 | 160 | 50 | 2.81 |
235909 | 73 | 35 | 90 | 26 | 25 | 32 | 112 | 320 | 50 | 3.04 |
235960 | 85 | 40 | 100 | 26 | 40 | 32 | 130 | 400 | 63 | 5.38 |
235965 | 90 | 40 | 100 | 26 | 28 | 32 | 130 | 300 | 50 | 4.11 |
235965.1 | 90 | 40 | 100 | 26 | 30 | 32 | 130 | 300 | 50 | 4.21 |
Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám kotevných stožiarov vonkajšieho vedenia
Poznámka
Vidlice vyhovujú IEC 471 okrem typov 235 210.1, 235210.4, 235 212.1, 235 224.1, 235 474, 235 893
Typ | a [mm] | a1 [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | l [mm] | Únosnosť [kN] | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|---|
235107 | 60 | 26 | 75 | 20 | 24 | 19 | 95 | 120 | 43 | 1.8 |
235129 | 60 | 26 | 75 | 20 | 20 | 19 | 95 | 100 | 40 | 1.53 |
235129.7 | 62 | 26 | 75 | 20 | 20 | 19 | 130 | 160 | 40 | 1.7 |
235899 | 70 | 30 | 80 | 20 | 22 | 19 | 130 | 160 | 40 | 2.07 |
235900 | 110 | 30 | 80 | 20 | 24 | 19 | 182.5 | 160 | 40 | 3.03 |
235900.1 | 110 | 30 | 80 | 20 | 24 | 19 | 167.5 | 160 | 40 | 3.0 |
235901 | 110 | 30 | 80 | 20 | 18 | 19 | 184 | 160 | 40 | 2.46 |
235988 | 100 | 30 | 80 | 20 | 33 | 19 | 150 | 160 | 40 | 4.0 |
235988.1 | 100 | 30 | 80 | 20 | 36 | 19 | 150 | 160 | 40 | 4.6 |
Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám kotevných stožiarov vonkajšieho vedenia
Poznámka
Vidlice vyhovujú IEC 471
Typ | a [mm] | a1 [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | l [mm] | Únosnosť [kN] | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|---|
235225.1 | 80 | 30 | 70 | 18 | 24 | 18 | 170 | 165 | 40 | 2.31 |
235226.1 | 120 | 36 | 90 | 23 | 30 | 24 | 210 | 300 | 50 | 4.85 |
235226.2 | 120 | 38 | 90 | 23 | 30 | 22 | 260 | 300 | 50 | 4.84 |
Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám kotevných stožiarov vonkajšieho vedenia
Poznámka
Vidlice vyhovujú IEC 471 okrem typov 235 225.1 a 235 226.1
Typ | a [mm] | a1 [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | l [mm] | Únosnosť [kN] | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|---|
235235 | 150 | 25 | 100 | 16 | 25 | 17.5 | 185 | 120 | 32 | 3.6 |
Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám kotevných stožiarov vonkajšieho vedenia
Poznámka
Oko vyhovuje IEC 471
Typ | a [mm] | a1 [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | l [mm] | Únosnosť [kN] | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|---|
235287 | 130 | 30 | 100 | 16 | 25 | 19 | 170 | 210 | 40 | 3.48 |
Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám kotevných stožiarov vonkajšieho vedenia
Poznámka
Oko vyhovuje IEC 471
Typ | a [mm] | a1 [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | l [mm] | Únosnosť [kN] | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|---|
235332.1 | 70 | 30 | 75 | 20 | 24 | 19 | 130 | 160 | 40 | 2.10 |
235444 | 90 | 30 | 75 | 20 | 24 | 19 | 130 | 160 | 40 | 2.35 |
235444.1 | 90 | 30 | 75 | 20 | 24 | 19 | 150 | 160 | 40 | 2.58 |
235445 | 112 | 30 | 75 | 20 | 24 | 19 | 150 | 160 | 40 | 2.65 |
235446 | 70 | 30 | 75 | 20 | 20 | 19 | 110 | 160 | 40 | 1.75 |
235447 | 110 | 30 | 75 | 20 | 20 | 19 | 150 | 100 | 40 | 2.30 |
235487 | 70 | 30 | 75 | 20 | 20 | 19 | 130 | 160 | 40 | 1.80 |
Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám kotevných stožiarov vonkajšieho vedenia
Poznámka
Vidlice vyhovujú IEC 471
Typ | a [mm] | a1 [mm] | a2 [mm] | b [mm] | c [mm] | d1 [mm] | d2 [mm] | l [mm] | Únosnosť [kN] | IthN [kA] | Hmotnosť [kg] |
---|---|---|---|---|---|---|---|---|---|---|---|
235828 | 136 | 35 | 120 | 100 | 20 | 25 | 22 | 165 | 320 | 50 | 4.68 |
235828.1 | 136 | 35 | 120 | 100 | 24 | 25 | 22 | 165 | 320 | 50 | 4.70 |
Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám kotevných stožiarov vonkajšieho vedenia
Poznámka
Vidlice vyhovujú IEC 471 okrem typu 235828.1
