Dvojité oká priame

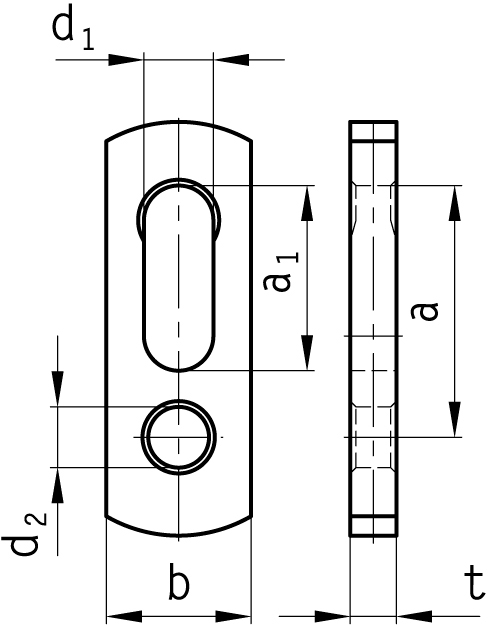

C 13 Dvojité oká priame

Typ a [mm] b [mm] d1 [mm] d2 [mm] t [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
231400 75 50 21 21 16 120 32 0.78
231402 75 50 24 20 16 120 28 0.77
231402.1 75 50 24 17.5 16 120 28 0.7
231420.2 70 50 20 20 18 200 36 0.70
231420.6 1500 50 20 20 18 160 36 11.5
231420.8 1000 50 20 20 18 200 36 7.90
231420.9 80 50 24 20 18 200 32 0.87
231420.10 1200 50 20 20 18 160 36 8.90
231420.11 110 50 20 20 18 200 36 1.38
231420.12 100 50 20 20 18 210 36 1.02
231420.13 150 50 20 20 18 210 36 1,39
231420.14 341 50 20 20 18 160 36 2.80
231434.1 70 50 20 20 18 120 36 0.78
231447 80 50 20 20 18 160 36 0.85
231448 100 50 24 20 18 160 32 0.98
231448.2 80 50 20 24 18 160 32 0.85
231448.3 80 50 27 20 18 160 28 0,89
231449.1 200 50 20 20 18 160 36 1.69
231449.2 250 50 20 20 18 160 36 2.04
231449.8 350 50 20 20 18 160 36 2.83
231458 70 50 20 14 12 120 20 0.50
231509 100 60 24 24 16 210 36 1.29
231544 100 60 24 20 16 210 36 1.05
231599 100 50 20 17.5 16 120 32 0.89
231601 70 50 17.5 17.5 16 120 28 0.62
231604 70 50 20 17.5 16 120 28 0.66
231618.3 100 60 24 24 18 230 40 1.16
231618.4 790 60 24 24 18 230 40 7.01
231618.5 100 60 24 24 18 320 40 1.16
231623.4 790 70 24 24 18 180 50 8.16
231623.5 100 70 24 24 18 230 50 1.36
231631 90 60 24 24 18 280 40 1.15
231631.4 80 60 20 20 18 210 40 0.99
231632 200 50 24 24 18 200 32 1.70
231636.1 500 50 17.5 17.5 18 180 28 3.87
231645.1 250 60 24 24 18 200 40 2.50
231645.3 122 60 20 38 18 160 28 1.30
231677 450 50 24 24 18 200 30 3.41
231689 557 50 20 20 18 120 36 4.30
231689.1 557 50 20 20 18 210 36 4.30
236062 790 60 20 20 18 210 40 7.02
236062.1 1200 60 20 20 18 210 40 10.81
241515 120 80 34 34 22 400 66 3.35
241696 300 70 34 34 22 300 50 4.31



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na spojenie dielcov izolačného závesu ukončených vidlicami
Poznámka
Oká vyhovujú IEC 471





C 13 Dvojité oká priame

Typ a [mm] a1 [mm] b [mm] d1 [mm] d2 [mm] t [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
231405 87 64 50 24 20 16 120 28 0.7
231405.1 87 64 50 24 17.5 16 120 28 0,78
231425 88 66 60 26 20 18 210 40 0.88
231505 87 64 50 24 20 16 160 28 0.7
231597 100 64 70 34 24 18 280 40 1.2
231597.2 100 64 70 34 24 19 320 30 1.2



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na spojenie dielcov izolačného závesu ukončených vidlicami
Poznámka
Oká vyhovujú IEC 471





C 13 Dvojité oká priame

Typ a1 [mm] d1 [mm] t [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
231426.1 80 30 18 200 22 0.5
231464.1 80 30 22 360 40 0.74



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na spojenie dielcov izolačného závesu ukončených vidlicami
Poznámka
Oká vyhovujú IEC 471
