Vidlice dvojité

Typ a [mm] b [mm] c1 [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
231518 75 50 20 19 19 160 32 1.16
231518.6 120 50 24 19 19 160 32 1.42
231518.7 150 50 20 19 19 160 32 1.59
231518.8 200 50 20 19 19 160 32 1.91
231521 1200 60 20 19 19 210 42 9.8
231521.5 90 60 20 19 19 210 40 1.42
241528 85 50 22 19 19 180 32 1.12
241587.1 80 70 20 22 22 180 50 1.48
241587.2 80 70 20 19 22 180 50 1.4
241523.2 200 90 26 32 32 450 50 6,43



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na spojenie dielcov izolačného závesu ukončených okami
Poznámka
Vidlice vyhovujú IEC 471 okrem typu 241523.1





Typ a [mm] b [mm] c1 [mm] c2 [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
231628 150 75 26 20 25 19 160 40 2.35
235605.1 100 65 28 24 25 20 240 50 1.98
235606.1 100 65 28 24 25 22 290 50 2.02
235617 100 66 26 20 22 22 300 40 1.95



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na spojenie dielcov izolačného závesu ukončených okami
Poznámka
Vidlice vyhovujú IEC 471 okrem typu 235605.1





Typ a [mm] b [mm] c1 [mm] c2 [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
231446 150 35 18 18 16 16 40 12 0.88



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na spojenie dielcov izolačného závesu ukončených okami
Poznámka
Vidlice vyhovujú IEC 471

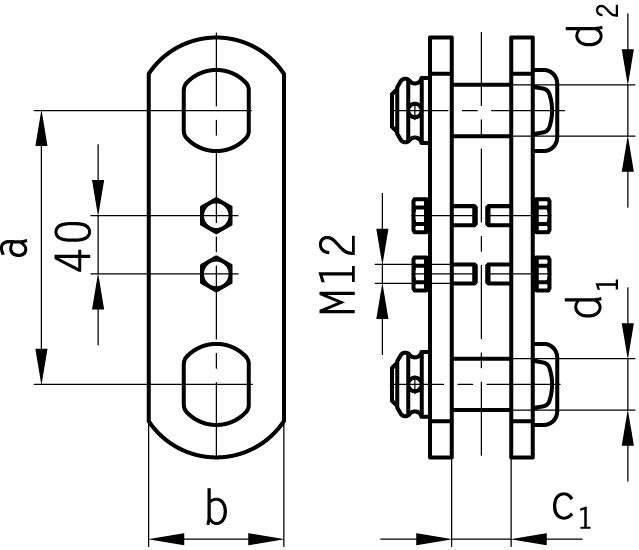

Typ a [mm] b [mm] c1 [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
231519 200 50 20 19 19 160 32 2.17
241523 200 90 25 32 32 400 80 6.4
241523.3 200 90 26 32 32 475 80 6.4
241523.4 200 90 26 32 32 530 80 6.4



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na spojenie dielcov izolačného závesu ukončených okami a na upevnenie ochrannej armatúry
Poznámka
Vidlice vyhovujú IEC 471 okrem typu 241523





Typ a [mm] b [mm] c1 [mm] d1 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
241524 200 90 25 32 400 80 7.85



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na spojenie dielcov izolačného závesu ukončených okami a na upevnenie ochrannej armatúry
Poznámka
Vidlice vyhovujú IEC 471 okrem typu 241524





Typ a [mm] b [mm] c1 [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
236037 500 60 20 24 24 160 40 5.21



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na spojenie dielcov izolačného závesu ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] b [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
236047 150 50 20 19 19 120 40 1.92



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na spojenie dielcov izolačného závesu ukončených okami
Poznámka
Vidlice vyhovujú IEC 471
