Rozperky

Typ a [mm] b [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
213311.1* 300 50 24 19 19 80 32 3.0
213314 100 50 20 19 19 230 40 1.9
213317 100 87 20 19 19 160 40 2.6
213502.1 280 22 14 13 13 40 20 1.92
233417.2 400 37 20 19 19 160 40 4.94
233417.4 400 37 20 19 22 160 40 5.21
233421 200 60 20 19 19 80 32 2.36
233523.1 400 50 20 16 16 120 28 4.0
233524.3 400 70 20 19 19 160 40 5.11
233524.4 400 70 20 19 19 210 40 5.11
233532.2 400 90 20 22 22 320 40 7.74
233538 450 60 20 19 19 80 32 4.28
233550.1 450 70 20 19 19 100 40 5.8
233556.1 400 70 24 19 19 160 40 5.35
233557.1 400 82 20 22 19 250 40 7.1
233558.1 500 85 20 19 19 200 40 8.22
233558.2 500 85 20 19 19 160 40 8.0
233563.4 200 35 20 19 19 120 40 2.23
233565 400 105 20 22 22 180 40 6.65
233566 400 100 20 22 22 180 40 6.71
233566.1 400 100 20 22 19 180 40 6.32
233566.2 400 100 20 22 19 210 40 6.32
233567 400 60 20 19 19 130 40 5.0
233584 400 82 20 22 22 250 40 7.64
233584.3 400 82 20 22 22 250 50 7.64
233591.1 400 85 20 19 19 250 40 7.65
233591.3 400 85 20 19 22 250 40 7.1
233615.1 400 75 20 22 19 320 40 6.74
233616 * 400 70 20 28 22 320 50 7.69
233616.1 * 400 70 20 28 22 320 50 7.69
233622 * 400 90 20 25 22 410 50 9.33
233623 200 70 20 22 19 320 40 4.1
233623.1 200 70 20 19 19 240 40 4.0
233623.3 200 70 20 19 19 160 40 3.25
233642.2 400 75 20 19 19 160 40 6.41
233722.1* 200 60 20 19 19 160 40 3.1
233738 140 75 20 19 19 160 40 2.6
233776 350 65 14 13 13 55 6.5 2.67
233990 300 65 20 19 19 160 40 4.33
233993 400 37 18 16 16 120 28 4.3
234034 * 400 70 24 25 22 400 50 10.0
245307.1 300 37 20 19 19 100 32 3.2
245425.1 400 130 20 22 19 245 45 7.15
248507.1 500 70 20 19 19 150 40 6.2
248509.2 500 100 20 19 19 230 40 8.9
248528.2 500 90 20 22 22 300 50 11.2



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471 okrem typov označených *





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248581.2 254 50 20



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v nosnom izolačnom závese
Poznámka
Oká vyhovujú IEC 471





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248581.3 180 45 17.7



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v nosnom izolačnom závese
Poznámka
Oká vyhovujú IEC 471





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248588.1 * 360 45 17.4



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v nosnom izolačnom závese
Poznámka
Oká vyhovujú IEC 471 okrem typov označených *





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248587.1 * 210 45 16.8



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v nosnom izolačnom závese
Poznámka
Oká vyhovujú IEC 471 okrem typov označených *





Typ L1 [mm] L2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
213403 400 400 210 19 17.96



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ L1 [mm] L2 [mm] d [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
213515 500 400 19 210 19 19.40
213515.1 500 400 19 210 40 20.28
213515.2 400 400 19 210 40 18.62
213515.3 500 400 19 320 40 23.71
213515.6 500 400 22 320 50 24.31



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ L1 [mm] L2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
245515.2 500 400 370 50 22.5



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ L1 [mm] L2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
245544.1 500 400 320 50 24.5



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] b [mm] Rozostup vodičov vo zväzku Únosnosť [kN] IthN [kA] Hmotnosť [kg]
245460 80 24 400 400 40 30.58
245460.4 85 25 400 530 40 31.00
245461 85 25 400 450 40 30.78
245461.1 85 25 400 475 40 30.78



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v kotevnom izolačnom závese a spojenie dielcov ukončených vidlicami
Poznámka
Oká vyhovujú IEC 471





Typ a [mm] b [mm] Rozostup vodičov vo zväzku Únosnosť [kN] IthN [kA] Hmotnosť [kg]
245462 80 24 400 400 40 32.97



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v kotevnom izolačnom závese a spojenie dielcov ukončených vidlicami
Poznámka
Oká vyhovujú IEC 471





Typ a [mm] b [mm] Rozostup vodičov vo zväzku Únosnosť [kN] IthN [kA] Hmotnosť [kg]
245463 80 24 400 400 40 26.12



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v kotevnom izolačnom závese a spojenie dielcov ukončených vidlicami
Poznámka
Oká vyhovujú IEC 471





Typ a [mm] b [mm] Rozostup vodičov vo zväzku Únosnosť [kN] IthN [kA] Hmotnosť [kg]
245460.1 76 25 400 360 40 26.64



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v kotevnom izolačnom závese a spojenie dielcov ukončených okami a vidlicami
Poznámka
Oká a vidlice vyhovujú IEC 471





Typ a [mm] b [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
245531 1000 800 310 40 38.5
245531.1 1000 800 400 40 41.5
245531.3 1000 800 475 40 41.5
245531.4 1000 800 530 50 49.6
245538 900 800 450 50 39.1



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v dvojitom a trojitom kotevnom izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] b [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248500 500 800 400 40 24.0
248515 400 600 400 40 24.0
248515.1 500 600 400 40 20.9



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v dvojitom kotevnom izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] b [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248507 500 68 20 19 19 150 40 6.2
248507.1 500 70 20 19 19 150 40 6.22
248507.3 500 70 20 19 19 200 40 7.98
248509 500 90 20 19 19 190 40 7.9
248533 500 100 20 22 19 320 40 11.4
248533.1 500 100 20 22 22 320 40 12.2
248534 600 105 20 22 19 160 40 11.37
248585 600 150 20 22 22 300 50 14.9
248590 500 140 20 22 19 130 32 6.79
248591 600 90 20 19 19 160 40 10.6
248602.1 * 600 140 20 28 22 320 50 14.15



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471 okrem typov označených *

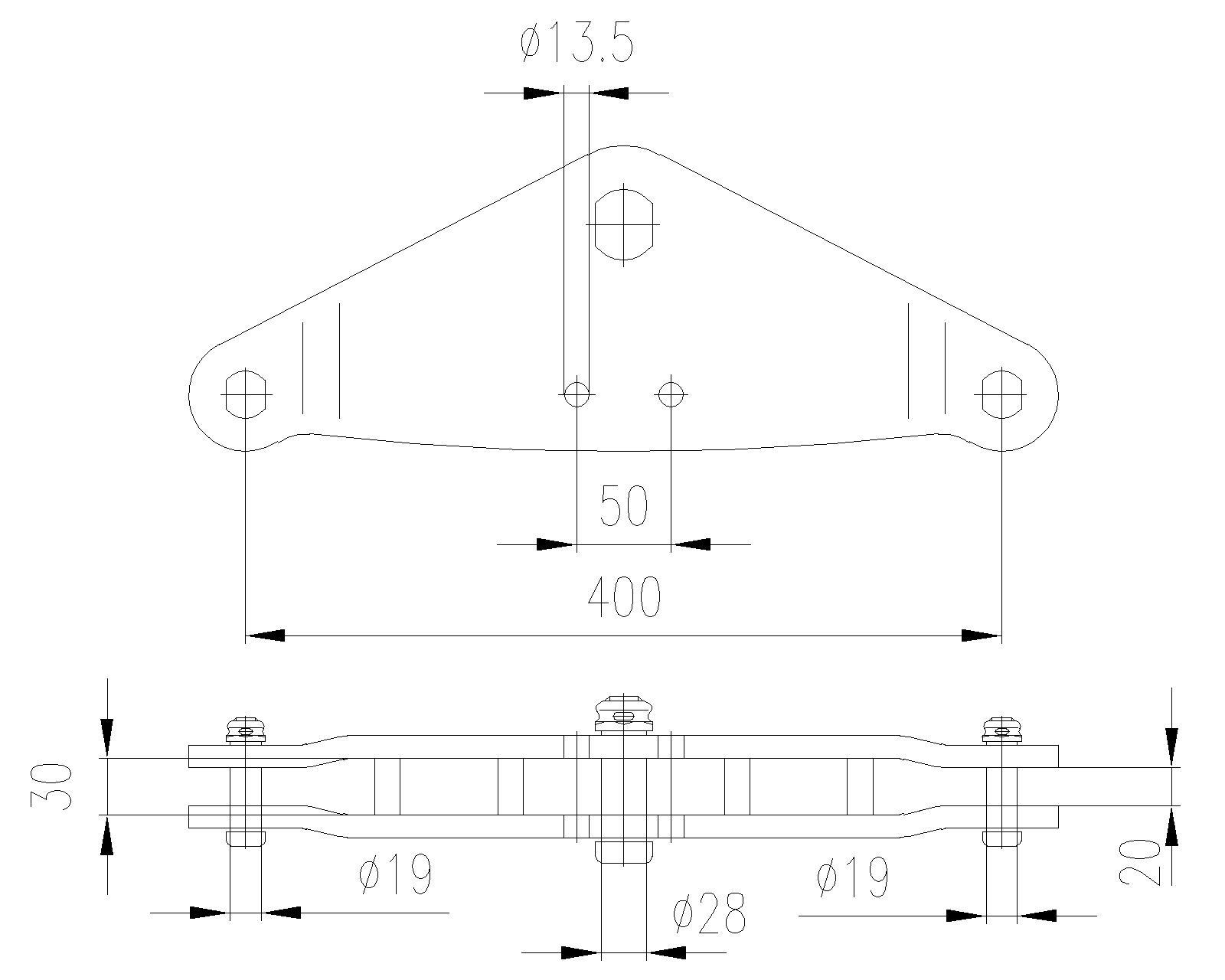

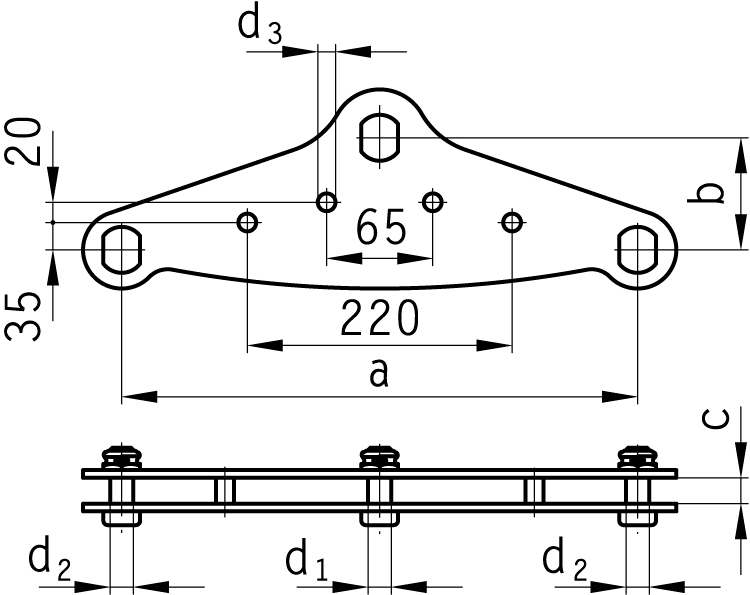

Typ a [mm] a1 [mm] b [mm] b1 [mm] c [mm] d1 [mm] d2 [mm] d3 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
213310 300 35 70 30 20 19 19 11 160 32 3.21
213310.2 300 35 70 30 20 19 22 11 160 32 3.3
233508.1 400 130 50 25 20 19 19 20 70 32 3.8
233510.1 400 130 50 25 20 19 19 20 120 40 5.1
233510.3 400 35 50 0 20 19 19 11 120 40 5.32
233529.3 400 50 50 0 20 16 16 13.5 120 28 4.4
233555.1* 400 50 50 10 20 20 20 13.5 70 32 3.8
233556.1* 400 50 70 10 24 20 20 13.5 160 40 5.21
233595.1* 400 50 70 10 20 20 20 13.5 210 40 6.4
234052 500 60 90 45 20 19 19 14 130 40 7.20
248504 500 240 130 18 20 22 19 30 245 45 8.25
248505 500 380 68 0 20 19 19 14 150 40 6.15
248528.1* 500 50 90 21 20 22 20 13.5 300 50 10.2



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471 okrem typov označených *





Typ a [mm] b [mm] c [mm] d1 [mm] d2 [mm] d3 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
233585.1* 400 110 20 24 18 16 300 40 8.22
233586.1* 600 110 20 24 18 16 300 40 11.47



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471 okrem typov označených *





Typ a [mm] a1 [mm] b [mm] b1 [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
213502* 280 - 22 - 14 12 - 40 20 1.83
233508* 400 130 50 25 20 18 20 70 32 3.75
233510* 400 130 50 25 20 18 20 120 40 4.95
233563 200 - 35 - 18 16 - 120 28 2.25
233563.2 200 - 35 - 20 16 - 120 28 2.3
245307* 300 - 37 - 20 18 - 100 32 3.05



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471 okrem typov označených *





Typ a [mm] b [mm] c [mm] d1 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
233417 400 37 20 19 160 40 4.95



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] a1 [mm] b [mm] b1 [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
233518 400 70 70 19 20 19 20 160 40 6.6



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] b [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248520.1 500 110 20 32 22 400 60 12.8
248584 500 150 20 32 22 450 60 14.63
248606 600 150 20 25 22 410 50 17.6



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] b [mm] d1 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
231711 140 35 13 60 17 1.28



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] a1 [mm] b [mm] b1 [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
233518.2 400 200 100 50 20 19 19 210 40 6.83



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] b [mm] d1 [mm] d2 [mm] t [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
233534 200 35 17.5 17.5 16 120 28 1.7
248560 * 457 90 24 17.5 18 200 32 6.76
248562 * 450 70 17.5 17.5 22 90 45 7.3
248563 * 450 70 21 17.5 22 180 40 7.38
248564 * 450 160 24 21 22 356 40 10.62
248566 * 450 70 21 21 22 180 40 7.38
248567 * 400 90 24 17.5 18 250 32 6.46
248567.1 400 90 20 20 18 200 32 6.28
248568 * 457 90 17.5 17.5 18 120 32 6.7
248575 300 70 20 20 18 160 40 4.5
248576.2 * 457 80 17.5 17.5 18 160 32 5.6
248578.2 * 457 130 23.5 21.5 22 360 50 10.7
248580.1 * 457 70 17.5 17.5 18 120 32 5.2



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených vidlicami
Poznámka
Oká vyhovujú IEC 471 okrem typov označených *





Typ a [mm] a1 [mm] b [mm] d1 [mm] d2 [mm] d3 [mm] t [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248577.2 * 457 100 90 21.5 21.5 20 22 180 50 8



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených vidlicami
Poznámka
Oká vyhovujú IEC 471 okrem typov označených *





Typ a [mm] a1 [mm] b [mm] d1 [mm] d2 [mm] d3 [mm] t [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248586.1 * 600 100 140 27 21.5 15.5 18 360 40 12.1



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených vidlicami
Poznámka
Oká vyhovujú IEC 471 okrem typov označených *





Typ a [mm] b [mm] d1 [mm] d2 [mm] d3 [mm] t [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248576.3 * 457 80 17.5 17.5 20 18 160 32 5.8



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených vidlicami
Poznámka
Oká vyhovujú IEC 471 okrem typov označených *





Typ a [mm] a1 [mm] b [mm] d1 [mm] d2 [mm] d3 [mm] t [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248561 * 457 - 90 24 17.5 - 18 200 25 9.64
248565 * 450 50 64 21 21 13.5 22 356 40 9.5
248570 * 457 - 90 17.5 17.5 - 18 200 32 9.65
248579.1 * 457 100 70 21.5 21.5 20 22 360 50 9.3
248680 500 - 80 20 20 - 18 320 32 8.45



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených vidlicami
Poznámka
Oká vyhovujú IEC 471 okrem typov označených *





Typ a [mm] a1 [mm] b [mm] c [mm] d1 [mm] d2 [mm] d3 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
245522 400 200 70 20 19 19 20 210 43 6.9
245522.1 400 150 70 20 19 19 20 210 43 6.53
245522.2 500 200 70 20 19 19 20 210 40 8.1



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] a1 [mm] b [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248540* 500 400 75 20 18 18 160 32 4.7
248555.1 600 400 90 20 19 19 170 40 7.6



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471 okrem typov označených *





Typ a [mm] a1 [mm] a2 [mm] b [mm] b1 [mm] c [mm] d1 [mm] d2 [mm] d3 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
233897 500 200 50 70 - 20 19 19 15.5 160 40 7.2
245521.1 500 400 - 75 - 20 22 22 24 280 50 9.2
245521.2 500 400 - 75 - 20 22 22 - 300 40 9.2
245521.3 500 400 - 75 - 20 19 19 - 300 40 9.1
245521.5 500 400 - 75 - 20 22 22 - 320 40 9.2
248531 500 300 - 70 - 20 22 19 - 210 40 8.75
248540.1 500 400 - 75 - 20 19 19 - 160 32 4.8
248545 500 450 - 70 - 20 19 19 - 160 32 5.46
248547.1* 400 300 50 50 25 24 20 20 13.5 160 32 4.18
248548.1* 400 300 50 50 25 20 20 20 13.5 80 32 4.08
248559.1 400 200 - 50 - 20 22 22 - 120 50 6.5
248582.1 600 400 - 90 - 20 22 22 - 160 50 12.8
248582.2 600 400 - 90 - 20 22 22 - 400 50 12.7
248582.3 600 400 65 90 45 20 19 19 16 160 40 8.0



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471 okrem typov označených *





Typ a [mm] a2 [mm] b [mm] b1 [mm] c [mm] d1 [mm] d2 [mm] d3 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
233867.1 400 - 70 - 20 22 22 - 320 40 4.77
245536.1 400 50 80 40 20 19 19 13.5 420 50 8.9
245536.3 500 - 80 - 20 19 19 - 320 40 10
245536.4 400 - 80 - 20 19 19 - 320 40 9.2
248713 500 - 75 - 20 19 19 - 320 40 10.4



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] a1 [mm] a2 [mm] b [mm] c [mm] d1 [mm] d2 [mm] d3 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
234053 500 200 60 90 20 19 19 14 130 40 8.48
245519 500 400 100 70 20 19 19 18 210 40 9.41
245534 300 80 - 40 24 22 22 - 150 40 5.15
248583 600 500 - 100 20 22 22 - 450 50 14.5



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
233589.1 * 360 40 9.65
233626.1 * 320 40 7.56



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471 okrem typov označených *





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
233593.1 160 40 6.1



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
233597.1 * 420 50 9.65



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471 okrem typov označených *





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
233580.1 * 580 50 10.35



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471 okrem typov označených *





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248603 * 400 50 10.6



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471 okrem typov označených *





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
233626 160 40 5.42



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] b [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
234061 80 70 26 19 16 160 35 1.90



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti v izolačnom závese a spojenie dielcov ukončených okami
Poznámka
Vidlice vyhovujú IEC 471





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
245418 180 40 8.8



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v nosnom izolačnom závese
Poznámka
Vidlice vyhovujú IEC 471





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
245517 210 40 11.16



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v nosnom izolačnom závese
Poznámka
Vidlice vyhovujú IEC 471





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
245416 * 120 40 7.2



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v nosnom izolačnom závese
Poznámka
Vidlice vyhovujú IEC 471 okrem typov označených *





Typ Únosnosť [kN] IthN [kA] Hmotnosť [kg]
248572 * 120 40 10



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na vymedzenie predpísanej vzdialenosti zväzkových vodičov v nosnom izolačnom závese
Poznámka
Oká vyhovujú IEC 471 okrem typov označených *
