Závesné kĺby nosné

Typ a [mm] b [mm] c [mm] d1 [mm] d2 [mm] l [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
235102 90 100 20 40 22 130 210 40 4.1
235102.3 90 100 20 38 22 130 210 40 3.74
235102.4 110 100 20 38 22 150 210 40 4.27
235102.5 90 100 20 40 22 150 210 40 4.14
235103 90 100 25 50 32 130 400 80 7.24
235131 110 190 20 28 22 135 160 40 4.35
235132 90 100 20 40 19 130 160 43 3.8
235147.1 75 65 20 19 19 105 100 30 1.3
235147.4 75 65 20 19 19 108 210 40 1.5
235147.5 180 100 20 19 19 205 120 30 2.85
235149.1 70 70 20 22 19 105 160 43 1.54
235149.5 72 70 20 22 19 105 160 40 1.54
235150.1 70 70 20 22 22 105 210 50 1.86
235150.2 70 70 20 22 22 120 210 50 1.92
235164 95 65 20 19 19 125 210 40 1.76
235164.2 97 65 20 19 19 135 210 40 1.78
235164.4 95 65 20 19 19 125 200 40 1.86
235165 95 75 20 25 22 130 210 40 2.41
235165.3 95 75 20 25 19 130 210 40 2.71
235199 90 100 20 19 19 130 160 40 2.2
235208 125 80 20 25 19 165 120 30 2.84
235209.1 70 80 20 25 22 100 180 50 2.0
235209.4 70 80 20 24 22 105 210 50 2.0
235214 70 80 20 19 22 120 160 40 1.7
235215 110 80 20 24 22 150 210 40 2.67
235216 95 80 26 31 32 130 400 80 4.1
235216.1 83 80 20 32 19 115 180 40 2.65
235217 95 80 20 31 22 130 210 40 3.5
235222.1 95 65 20 24 22 140 200 36 2.27
235222.2 95 65 20 16 22 140 160 28 2.0
235236 70 80 20 22 19 105 120 35 1.45
235276 70 80 20 28 19 110 160 43 2.2
235285 100 75 20 25 22 130 210 50 2.46
235359 70 70 20 24 19 105 160 43 1,76
235359.3 70 70 20 24 19 120 160 40 1.90
235359.4 70 70 20 24 19 150 160 40 2.0
235423 70 80 20 28 22 110 210 43 2.15
235427 90 65 20 19 19 130 160 40 1.71
235693.2 72 70 20 19 16 110 120 28 1.3
235844 90 75 20 24 19 130 160 43 2.33
235871 90 100 20 32 19 160 160 40 3.33
235878 90 90 20 42 19 140 160 40 4.07



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám nosných stožiarov vonkajšieho vedenia
Poznámka
Vidlice vyhovujú IEC 471 okrem typu 235 103

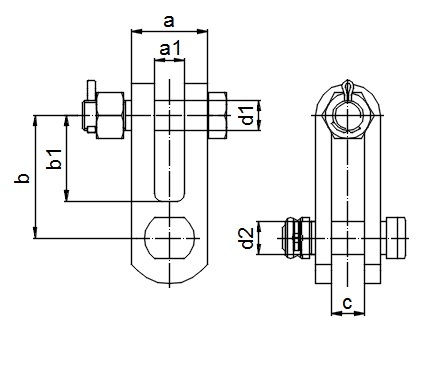

Typ a [mm] a1 [mm] b [mm] b1 [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
235144 70 22 80 45 26 22 22 250 43 1.5
235205.1 70 22 90 60 20 25 20 210 65 2.15
235229.1 100 20 100 60 20 25 25 360 80 3
235230.1 100 26 100 50 20 25 25 360 80 2.82
235232.1 100 24 100 50 20 25 22 210 50 2.62
235242.1 80 28 90 55 22 25 25 350 70 2.25
235243.1 80 24 90 55 22 25 25 350 70 2.31
235245.1 100 28 120 80 24 30 22 240 50 3.1
235246.1 100 28 120 80 27 30 25 240 80 3.7
235251.1 120 24 170 120 20 25 22 210 50 3.8
235339.3 82 20 80 45 20 22 19 210 40 1.6
235391 80 20 70 43 24 19 19 120 40 1.41



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám nosných stožiarov vonkajšieho vedenia
Poznámka
Vidlice vyhovujú IEC 471 okrem typov 235230.1, 235242.1 a 235243.1





Typ a [mm] a1 [mm] b [mm] b1 [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
235155.1 60 20 80 56 20 20 19 100 32 1.25
235155.3 60 20 80 56 20 20 16 100 32 1.24
235156.1 60 20 80 56 20 16 19 100 32 1.1



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám nosných stožiarov vonkajšieho vedenia
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] a1 [mm] b [mm] b1 [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
235874 50 20 80 56 22 20 20 120 40 1.44



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám nosných stožiarov vonkajšieho vedenia
Poznámka
Vidlice nevyhovujú IEC 471

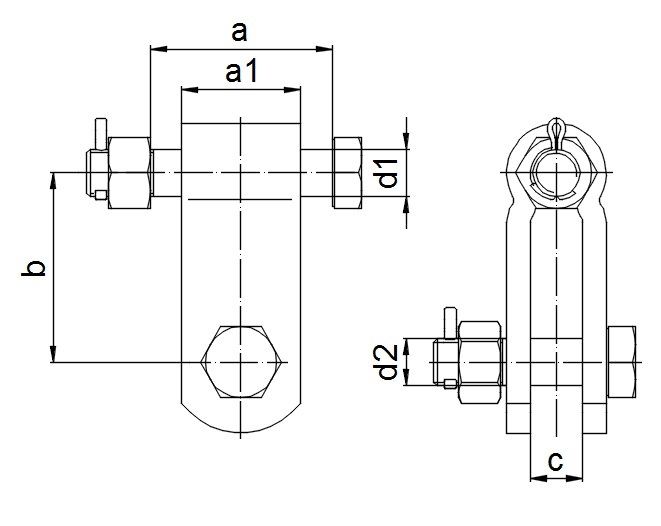

Typ a [mm] a1 [mm] b [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
235118 110 70 75 20 24 19 160 43 2
235118.1 110 72 75 20 24 19 210 43 2
235118.2 110 72 75 20 24 16 160 43 2.68
235118.4 110 72 75 20 22 19 160 43 1.91
235118.5 100 60 75 20 24 19 160 40 1.87
235118.6 110 72 75 20 24 22 210 43 2.22
235118.8 125 70 75 20 24 19 160 43 2.05
235118.9 110 70 75 20 24 19 160 40 2.04
235119 130 90 75 20 24 19 160 43 2.33
235119.1 140 90 75 20 24 19 160 43 2.5
235119.2 130 90 75 20 24 19 160 40 2.37
235120 150 110 75 20 24 19 160 43 2.64
235126 110 70 75 20 20 19 100 43 1.72
235126.3 90 59 75 20 20 19 100 40 1.5
235127 130 90 75 20 20 19 100 43 2
235128 150 110 75 20 20 19 100 43 2.3
235146 355 320 75 20 20 19 120 43 4.25
235903 130 60 50 22 20 19 160 40 1.52



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám nosných stožiarov vonkajšieho vedenia
Poznámka
Vidlice vyhovujú IEC 471





Typ a [mm] a1 [mm] b [mm] b1 [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
235201.3 120 30 130 80 22 32 34 580 100 5.2
235201.4 120 24 120 60 22 32 34 580 100 5.1
235202.1 70 24 80 45 22 22 24 290 50 1.45
235203.1 70 24 90 60 22 25 24 350 50 1.65
235206.1 70 22 90 60 19 19 24 210 40 1.27
235207.1 70 22 90 60 19 25 24 275 50 1.52
235211.1 70 20 80 45 18 22 24 180 50 1.35
235238.1 120 24 170 120 22 25 27 350 80 4.1
235252.1 70 20 80 45 18 19 21.5 180 50 1.2



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám nosných stožiarov vonkajšieho vedenia
Poznámka
Oká vyhovujú IEC 471 okrem typov 235 202.1, 235 203.1 a 235 252.1





Typ a [mm] a1 [mm] b [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
235191 95 60 75 16 19 17.5 120 28 1.25
235191.1 110 70 75 16 19 17.5 100 28 1.27
235191.2 130 90 75 16 19 17.5 100 28 1.43
235191.3 150 112 75 16 19 17.5 100 28 1.62
235707 150 110 100 16 25 17.5 100 28 2.48
235707.1 170 110 100 16 25 17.5 100 28 2.55



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám nosných stožiarov vonkajšieho vedenia
Poznámka
Oká vyhovujú IEC 471





Typ a [mm] a1 [mm] b [mm] c [mm] d1 [mm] d2 [mm] Únosnosť [kN] IthN [kA] Hmotnosť [kg]
235887 90 63 75 22 20 16 125 28 1.45



Materiál
Oceľ
Povrchová ochrana
Žiarovo zinkované
Použitie
Na upevnenie izolačných závesov ku konzolám nosných stožiarov vonkajšieho vedenia
Poznámka
Vidlice vyhovujú IEC 471
